Una perfetta igiene dell’acqua potabile anche con utilizzi irregolari Norimberga, Germania

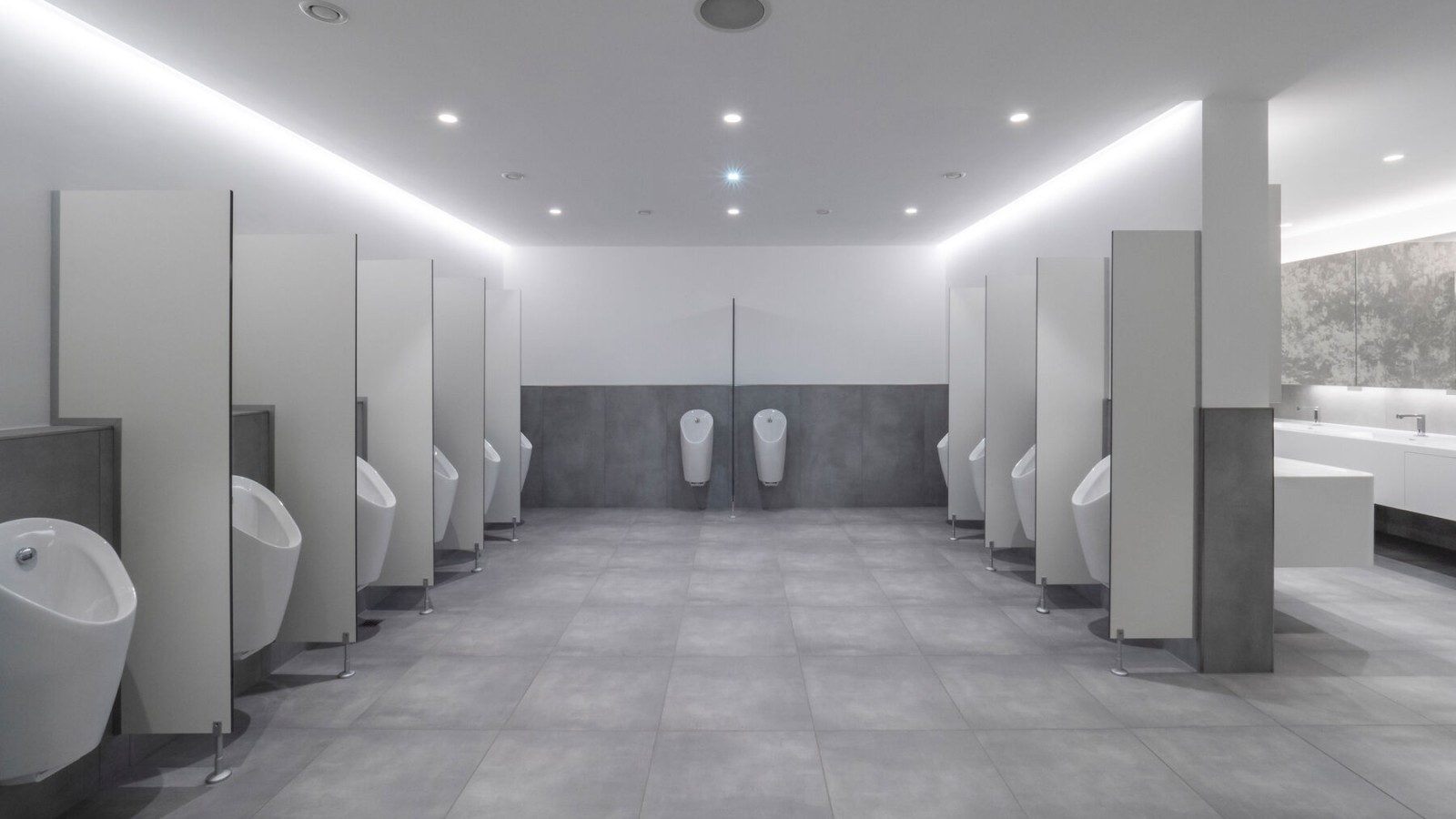

Gli impianti sanitari del padiglione 12 della Fiera di Norimberga erano ormai obsoleti. Servizi igienici, orinatoi, placche di comando, tubazioni: tutto andava sostituito.
Flussi variabili di visitatori e irregolarità di utilizzo sono tra i fattori più critici per la gestione efficiente di una struttura e per garantire acqua potabile affidabile e sicura. Anke Klein, il progettista che ha curato la ristrutturazione per conto degli organizzatori del complesso fieristico, ha ritenuto Geberit Connect la migliore soluzione adottabile. Geberit Connect usa un flusso turbolento per ottenere il completo ricambio dell’acqua all’interno delle tubazioni dell’impianto.
Il nuovo sistema è entrato in funzione in occasione della Fiera del giocattolo 2024. Grazie a Geberit Connect, i manutentori possono finalmente contare su una soluzione centralizzata, dall’ottimo rapporto qualità-prezzo, per la gestione degli impianti idrosanitari della struttura fieristica. Il feedback del cliente è stato positivo.
Panoramica del progetto
Utilizzo irregolare
La sfida più grande nella progettazione dell’impianto idrosanitario di un centro fieristico è data dall’irregolarità del suo utilizzo.
Ricambio completo dell’acqua
Requisito fondamentale era la creazione di un flusso turbolento in tutte le tubazioni e in tutti gli apparecchi sanitari per un ricambio completo dell’acqua.
Ottimizzazione e monitoraggio
La manutenzione e la pulizia andavano ottimizzate in base alla frequenza dei visitatori e il funzionamento doveva essere facilmente monitorabile.
Soluzione Geberit Connect
Geberit Connect soddisfa l’esigenza del cliente sia per la gestione centralizzata, sia per il monitoraggio generale dell’impianto.
Le opinioni dei clienti
“Non avevamo mai sentito parlare di Geberit Connect, ma siamo stati supportati da Geberit durante tutto il processo di progettazione e costruzione. Con Geberit Connect siamo in grado di risciacquare contemporaneamente tutti i sanitari. Quest’opzione non è fornita da nessun altro sistema”.
Anke Klein, responsabile di SK+TGM GmbH
Stai lavorando a un progetto analogo? Possiamo trovare la soluzione giusta per te.
La richiesta Mantenere la qualità dell’acqua potabile nonostante l’irregolarità dell’utilizzo
La sfida più grande nella progettazione dell’impianto idrosanitario di un centro fieristico è data dall’irregolarità del suo utilizzo. Durante le fiere, migliaia di visitatori utilizzano i servizi igienici, dopodiché i singoli padiglioni rimangono vuoti per settimane. A causa della sua posizione, il padiglione 12 viene raramente occupato e l’impianto sanitario è utilizzato con frequenza irregolare.
Con queste premesse, l’obiettivo per la ristrutturazione dell’impianto del padiglione 12 risultava chiaro:
- Garantire una qualità costante dell’acqua potabile
- Monitorare l’utilizzo e i risciacqui
- Ottimizzare le procedure di pulizia e manutenzione
- Facilitare il monitoraggio e l’attivazione degli apparecchi sanitari
- Monitorare e registrare i flussi volumetrici e le temperature della rete idrica
La necessità di Anke Klein, responsabile della progettazione dell’impianto idrosanitario, era di poter risciacquare contemporaneamente tutti gli apparecchi sanitari in modo da garantire una qualità costante dell’acqua potabile nonostante l’irregolarità dell’utilizzo.
La soluzione Geberit Connettere gli apparecchi sanitari con Geberit Connect
La tecnologia Geberit Connect permette di connettere in rete gli apparecchi sanitari, consentendo una gestione centralizzata ed economica dell’impianto.

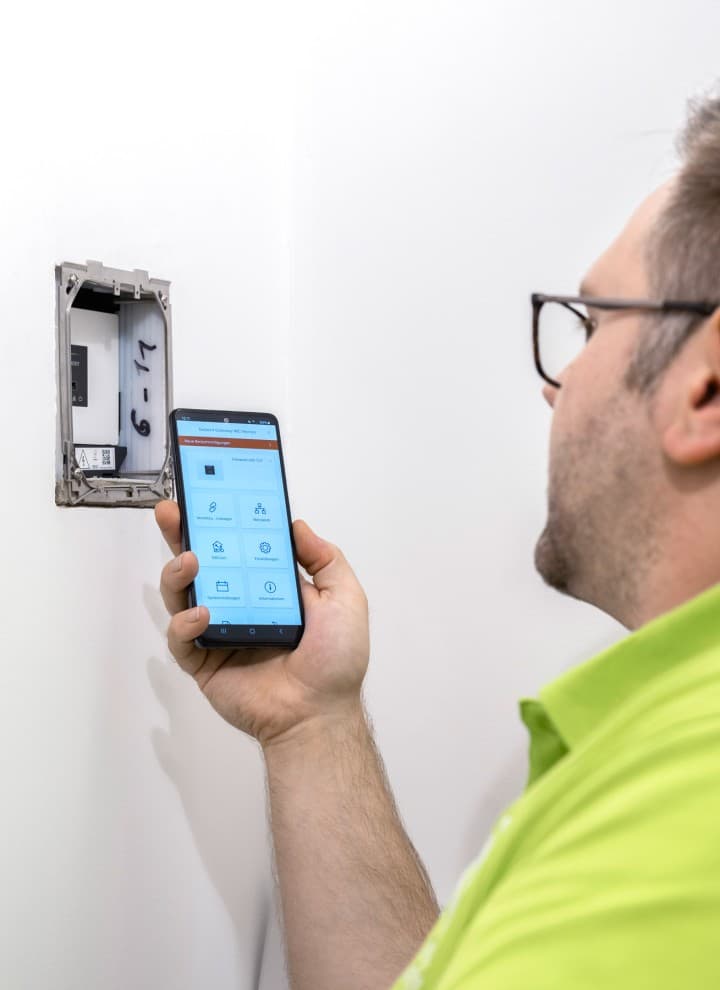

Operatività centralizzata con Geberit Gateway

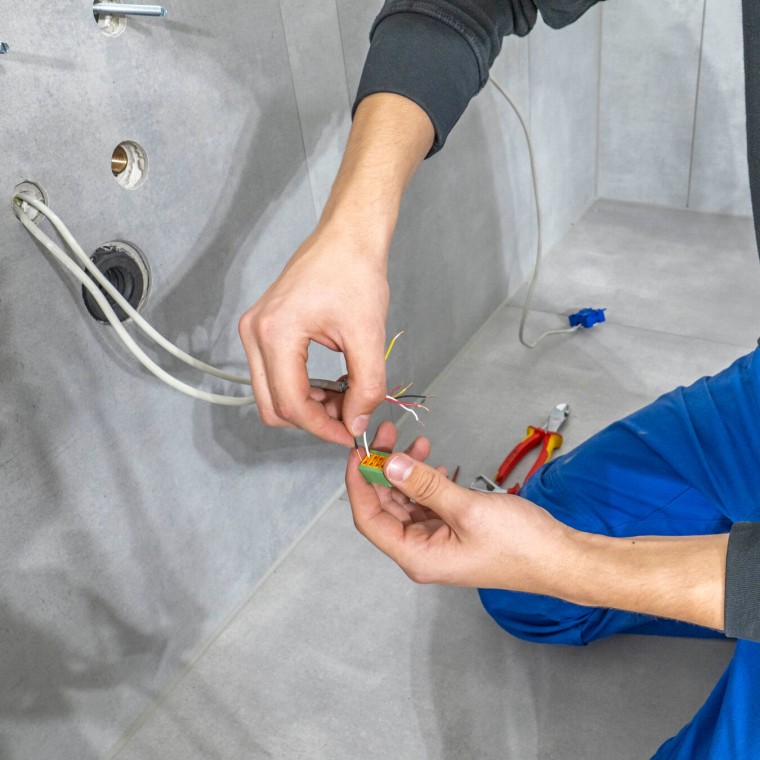

Il padiglione 12 nell’ala occidentale della Fiera di Norimberga riceve l’acqua attraverso una tubazione di adduzione. Il sistema di risciacquo elettronico per WC, orinatoi e rubinetti è collegato a due Geberit Gateway tramite un cavo GEBUS. A ciascuno dei due Geberit Gateway sono collegati fino a 30 dispositivi. Geberit Gateway permette ai manutentori il controllo completo e centralizzato di tutti i servizi igienici.
Con il supporto di Geberit, Anke Klein ha sviluppato un progetto che suddivide i servizi igienici del centro fieristico in zone separate e le distribuisce ai due Gateway. Tutti i dispositivi finali collegati, come i comandi di risciacquo per WC e orinatoi e i rubinetti, possono essere azionati in maniera centralizzata, regolati e rilevati da Geberit Gateway tramite l’applicazione Geberit Control.
Creazione di un flusso turbolento
Per creare un flusso turbolento tutti i dispositivi finali devono essere risciacquati contemporaneamente attraverso un programma di risciacquo temporizzato.
Protezione tramite password

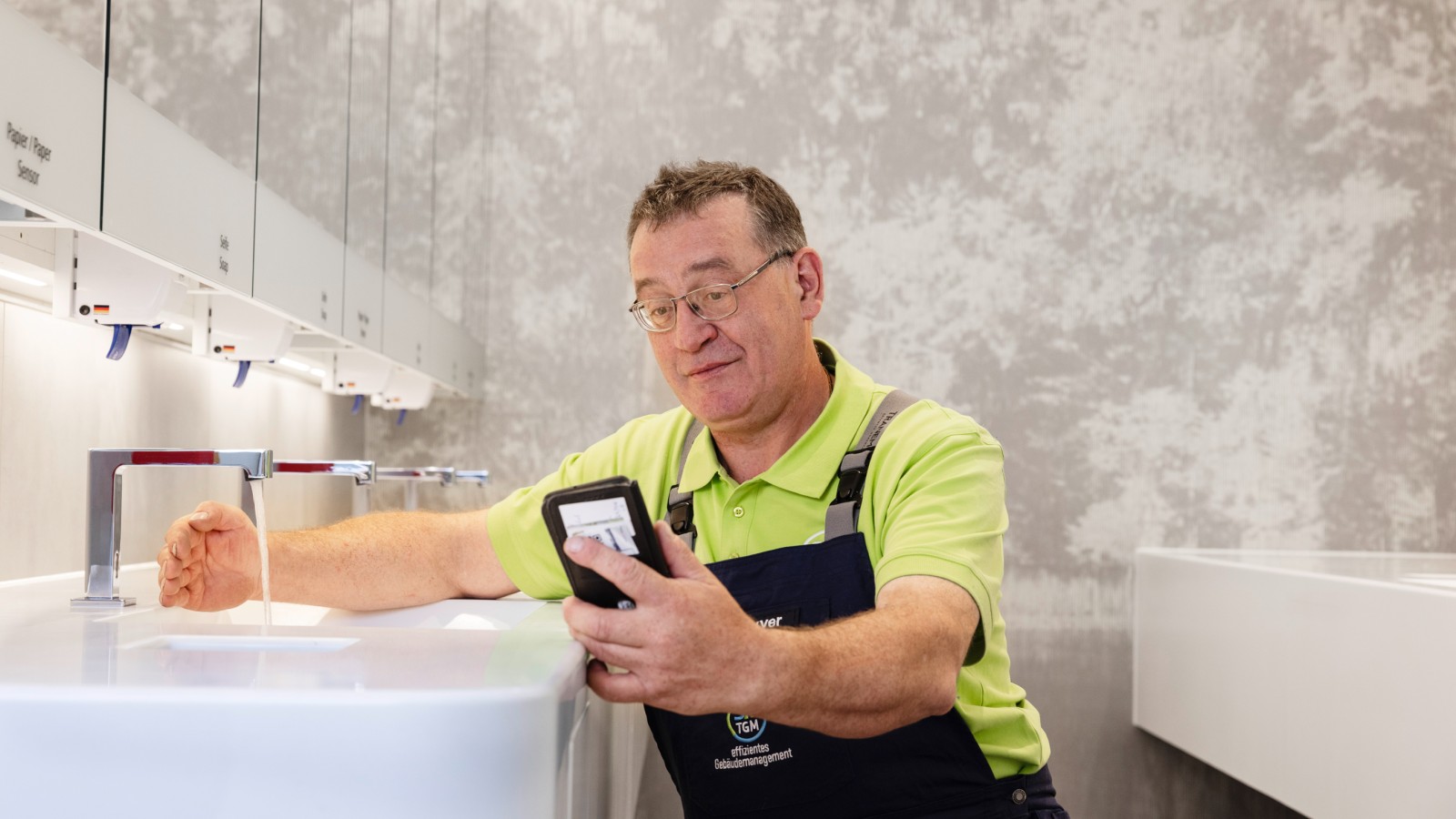

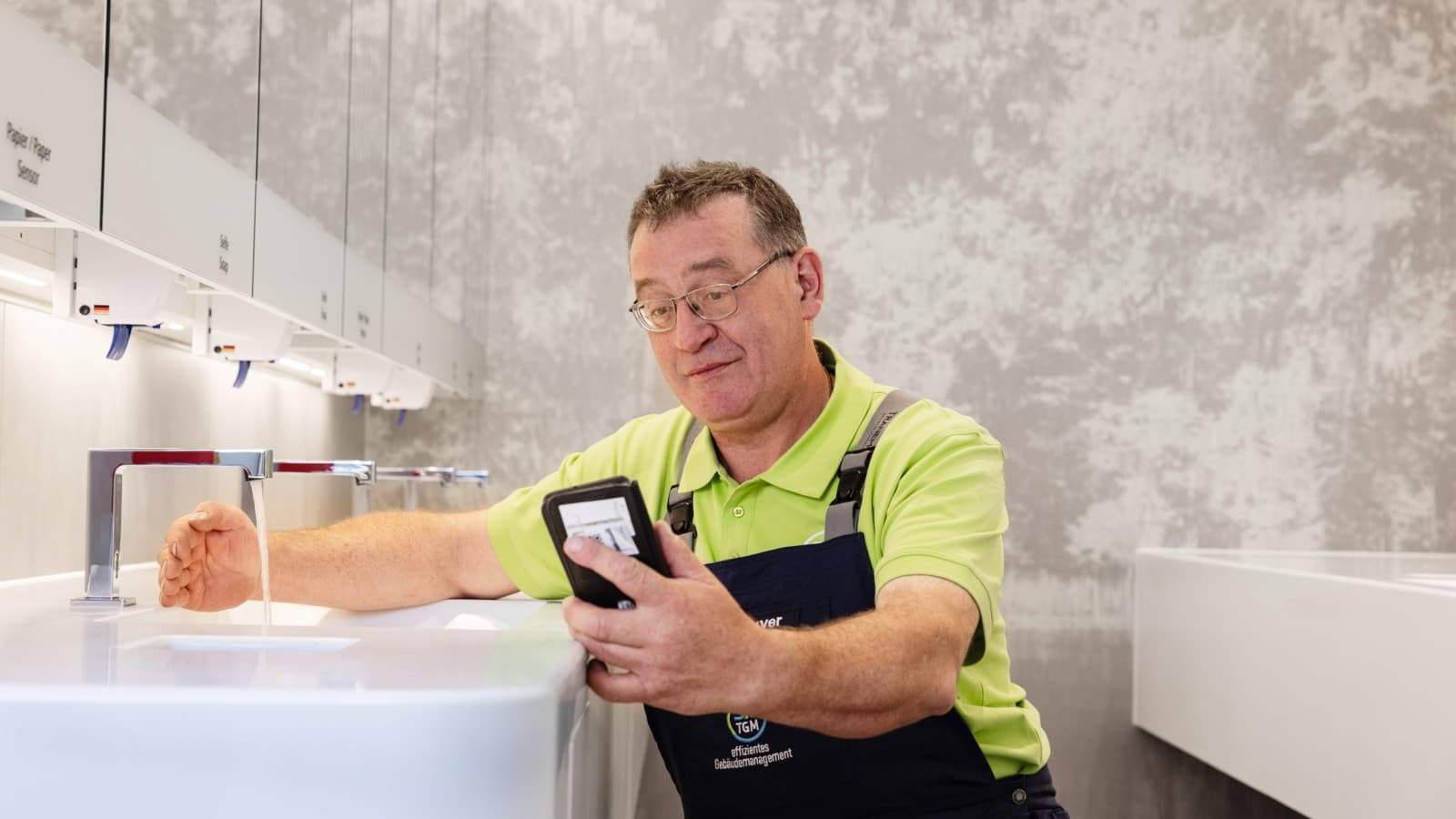

Geberit Gateway permette di attivare l’impianto in modo efficiente e sicuro. Il sistema è protetto da password e può essere programmato solo in maniera centralizzata. I manutentori della struttura possono accedere in qualsiasi momento ai dati dei singoli dispositivi attraverso una connessione Bluetooth.
Nessuna linea elettrica supplementare

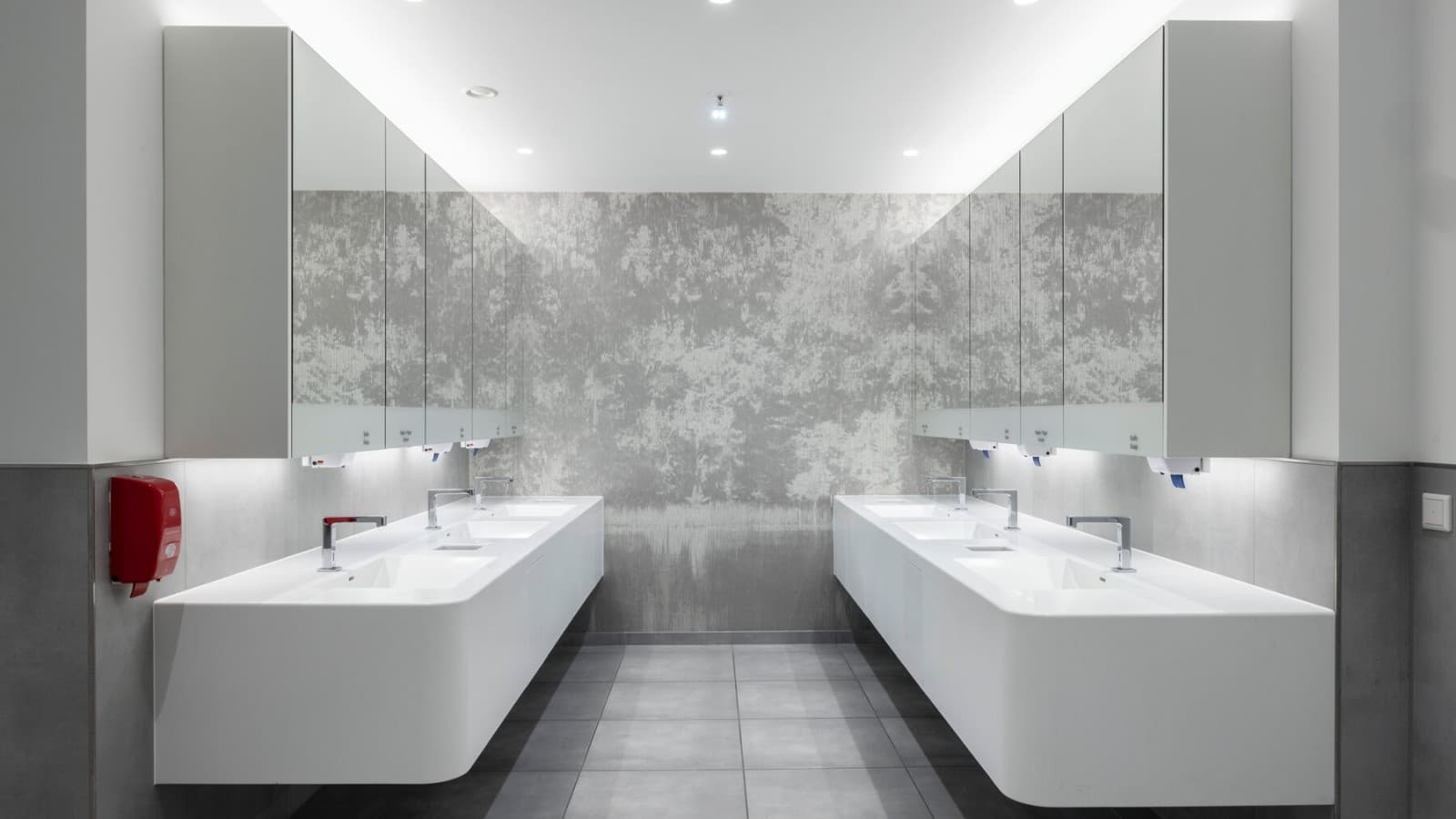

Per i lavabi e gli orinatoi non è necessario alcun collegamento elettrico supplementare, poiché l’alimentazione viene fornita direttamente da Geberit Gateway tramite cavo GEBUS.
Pulizia e manutenzione ottimizzate
Attraverso la raccolta dei dati di utilizzo, la Fiera di Norimberga è in grado di ottimizzare la pulizia e la manutenzione di tutti gli apparecchi sanitari che vengono risciacquati in modalità centralizzata tramite Geberit Gateway. Eventuali problemi vengono rilevati e controllati dai manutentori tramite l’app Geberit Control.
Monitoraggio della temperatura e della portata
Il sensore di temperatura e di portata GEBUS registra i valori del sensore sulla tubazione principale. Il Gateway fornisce un report che facilita il monitoraggio e ottimizza ulteriormente il sistema.
Progetto Numeri e dati
Geberit know-how
Geberit know-how
- Geberit Connect
- Geberit Hygiene System

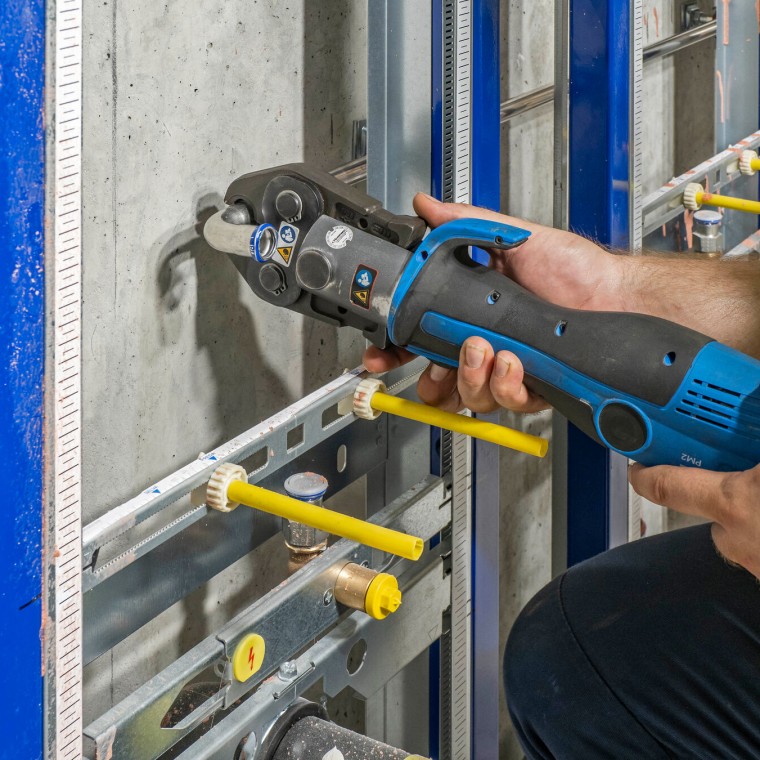

- Geberit Mapress in acciaio inox

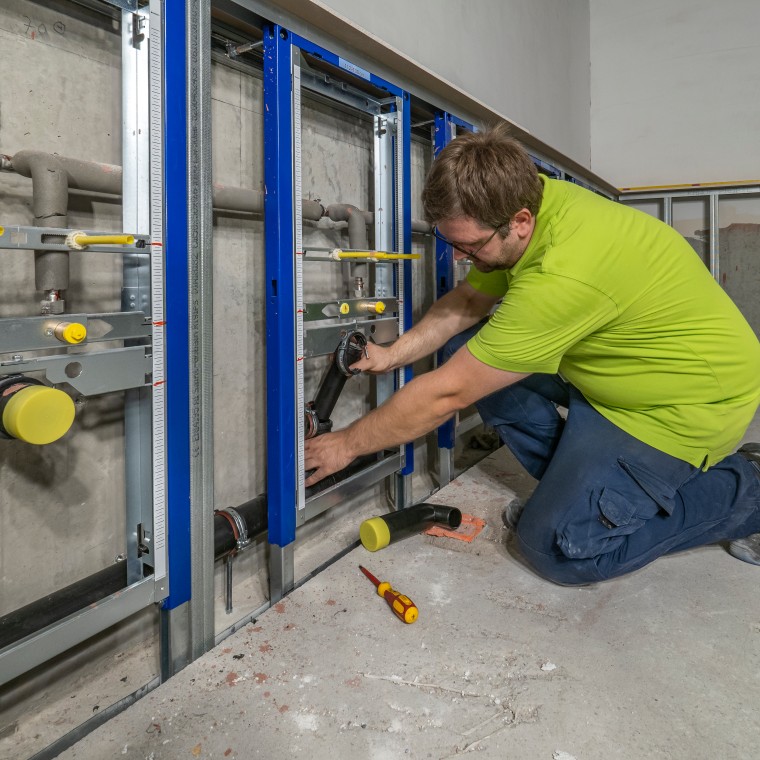

- Sistema di scarico Geberit Silent-PP

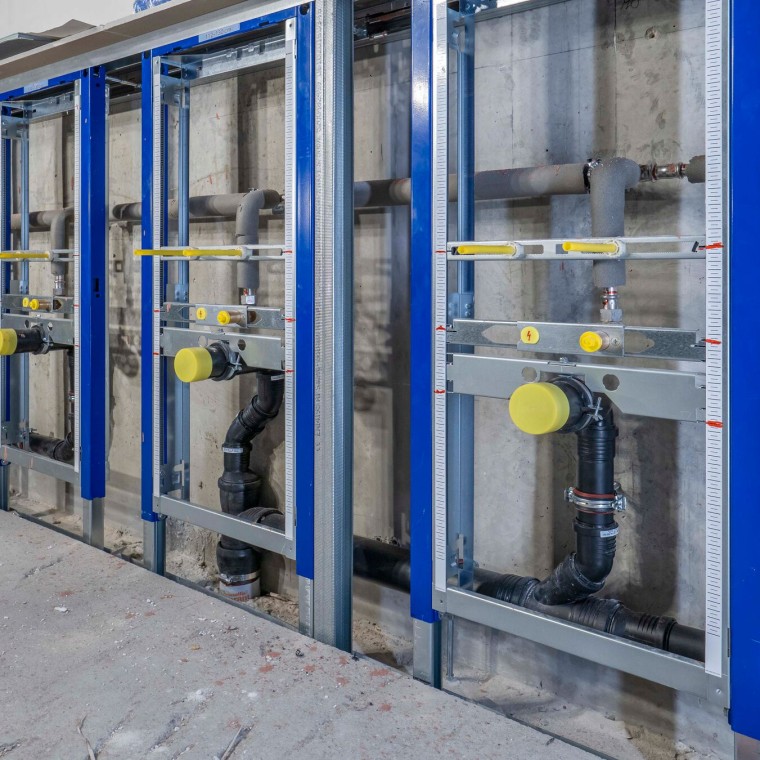

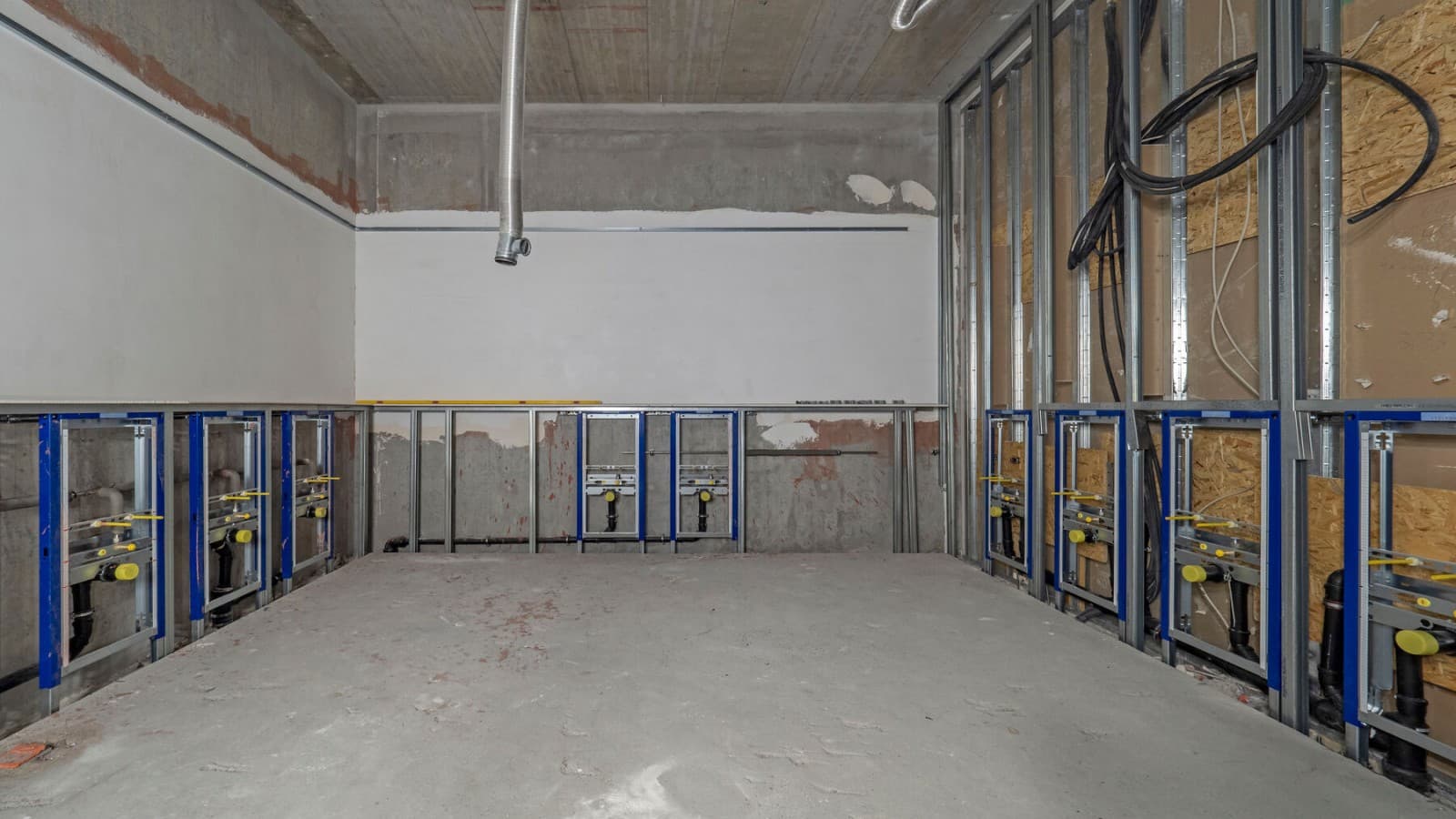

- Moduli di installazione Geberit Duofix

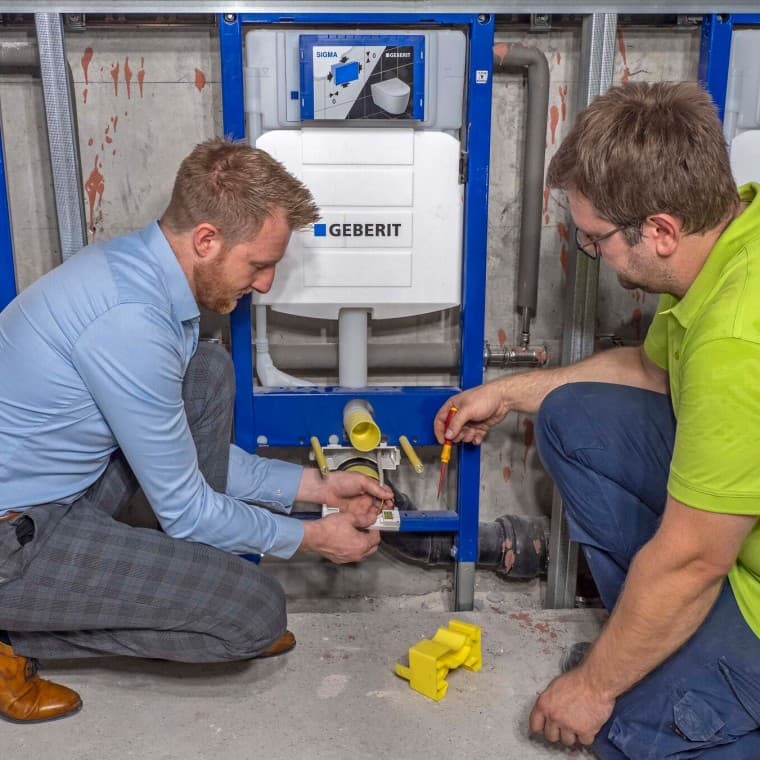

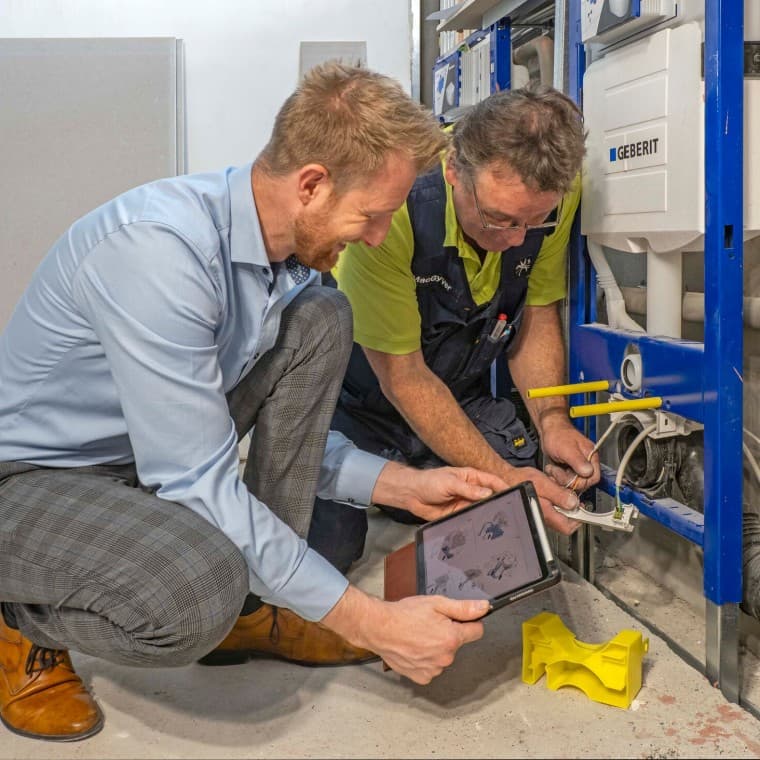

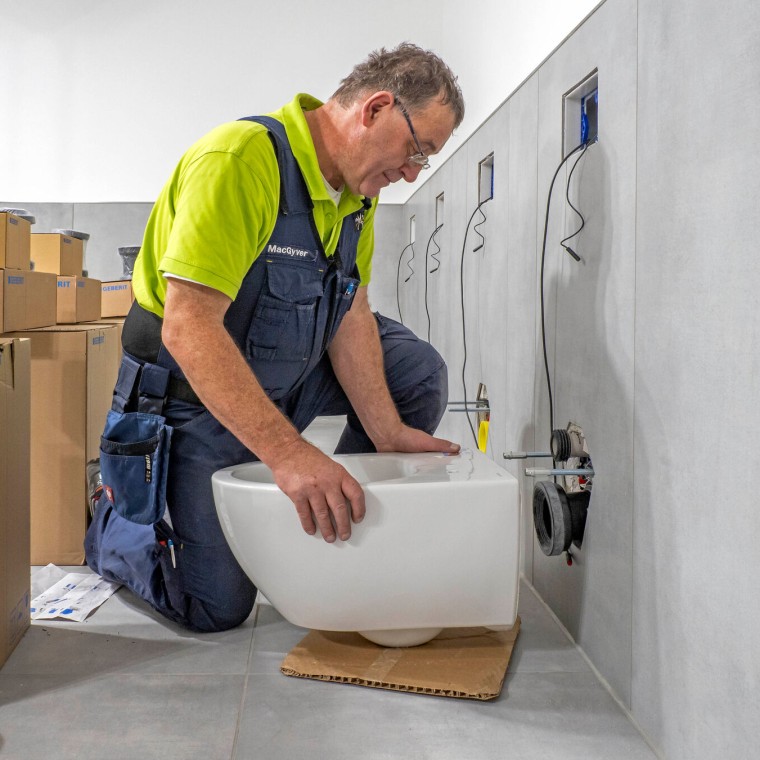

- WC Geberit Acanto con box Power & Connect

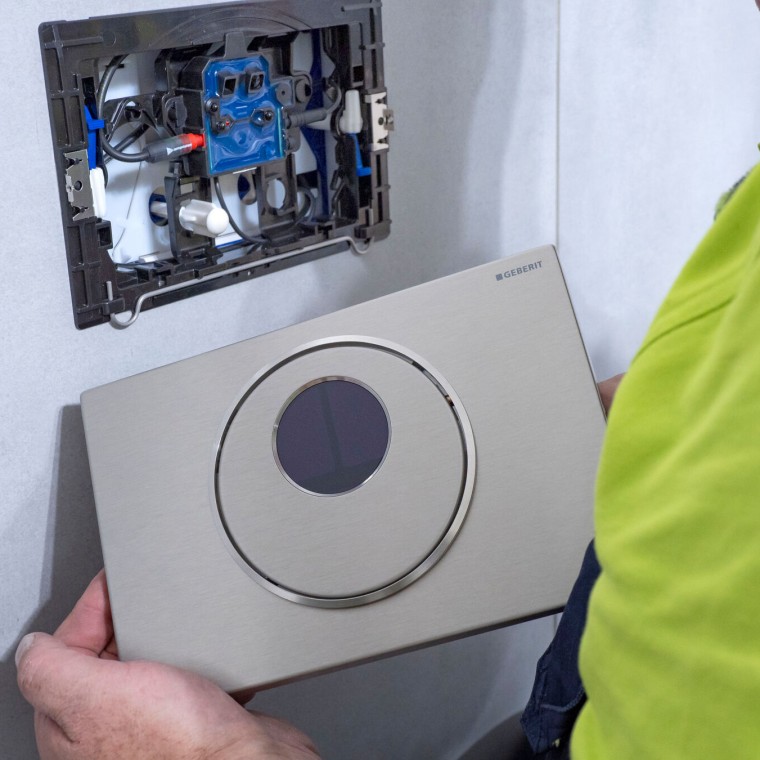

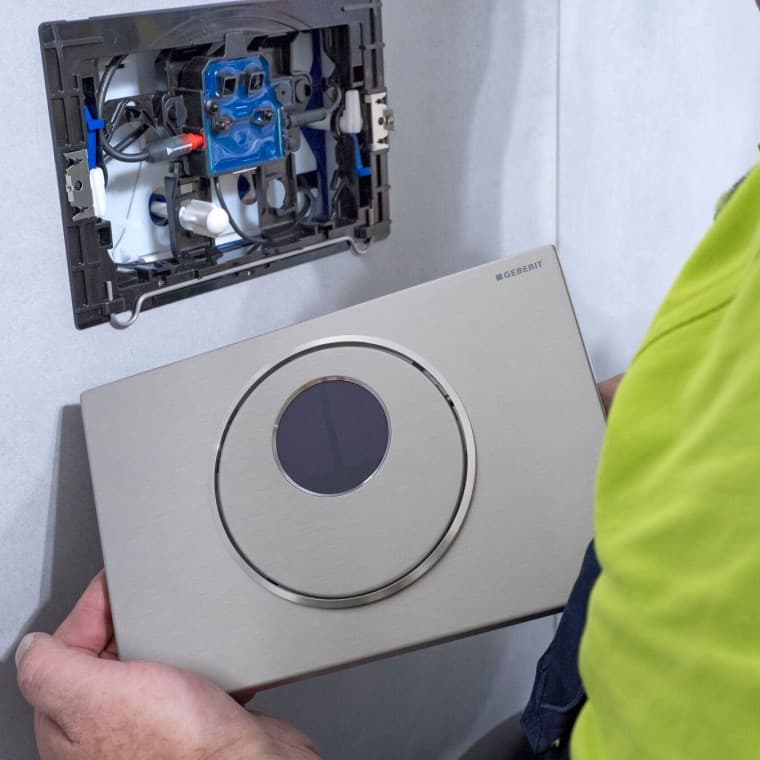

- Placche di comando Geberit Sigma10
- Orinatoi Geberit Preda con comando di risciacquo integrato

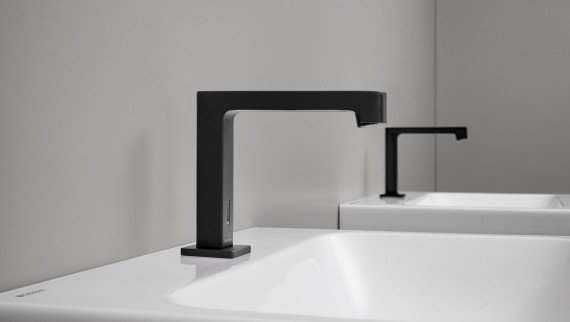

- Rubinetto a pianale Geberit Brenta

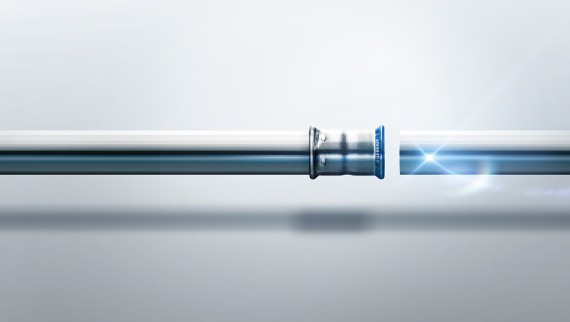

Geberit Mapress Acciaio Inox
Dall’adduzione acqua potabile agli impianti industriali complessi – Geberit Mapress Acciaio Inox si puo' usare in una vasta gamma di destinazioni d'uso.
Geberit Silent-PP
Il sistema ad innesto Geberit Silent-PP acusticamente ottimizzato è ideale per l'installazione rapida ed economica.

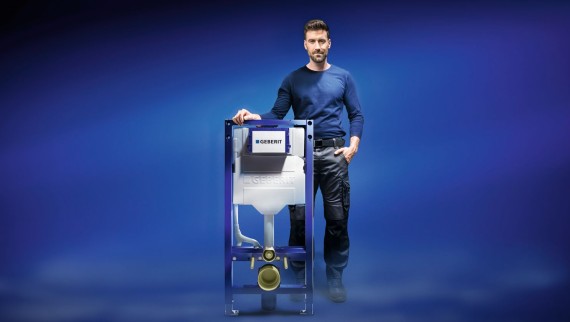

Geberit Duofix: per la costruzione leggera in cartongesso
Geberit Duofix è la gamma completa di moduli d'installazione universali e autoportanti per costruzioni leggere in cartongesso.
Serie Geberit Acanto
La funzionalità realizzata nella forma estetica, è questo il carattere distintivo di Acanto. Modulare e componibile, la collezione viene proposta in una grande varietà di combinazioni.
WC e sedili per WC
Geberit offre tutto per il tuo WC da un unico fornitore. Dai WC senza brida di risciacquo alle placche di comando in vari design, fino alle cassette e ai sedili per WC.
Placche di comando Geberit per Wc e orinatoi
Le placche di comando Geberit offrono un'ampia scelta in termini di forme, materiali e finiture grazie a tecnologia e ricerca oltre ad estetica interessante, presentano anche funzioni versatili.
Orinatoi
Piena flessibilità e manutenzione particolarmente facile con sanitari in ceramica perfettamente coordinati, comandi per orinatoi, sifoni, pareti divisorie e placche di comando.
Rubinetterie Geberit
Le rubinetterie Geberit Brenta e Piave montate a parete o a pianale rappresentano una soluzione ideale per locali sanitari pubblici e semipubblici. Una soluzione che garantisce una progettazione sicura e un'installazione affidabile.
Sistemi per l’Igiene dell’Acqua Potabile
Con i dispositivi antiristagno Geberit, puoi preservare la qualità dell’acqua potabile nell’impianto, a prescindere dalla frequenza di utilizzo.
Progetto
Progetto
- Committente: NürnbergMesse GmbH
- Operatore: NürnbergMesse GmbH
- Progettazione: Anke Klein, SK+ TGM GmbH
- Frequenza di utilizzo: 1.3 million visitors to NürnbergMesse in 2023 with approx. 800 sanitary appliances
- Connessione: Geberit Connect
- Inaugurazione: 2024
