Tecnologia Geberit SuperTube
Ovunque lo spazio sia limitato, e quindi costoso, la costruzione di edifici multipiano e grattacieli è in forte crescita. La progettazione di impianti di scarico ottimizzati in edifici a più piani è complessa e richiede molto spazio.
Geberit ha sviluppato la tecnologia di scarico SuperTube per utilizzare lo spazio edilizio in modo più efficiente e semplificare la progettazione e l’installazione delle tubazioni di scarico. Questa soluzione salvaspazio rappresenta un’alternativa innovativa ai sistemi di scarico convenzionali.
Geberit offre una gamma di sistemi di scarico dotati della tecnologia salvaspazio SuperTube.
Buoni motivi per scegliere la tecnologia SuperTube
Più spazio
Un sistema di scarico che occupa pochissimo spazio offre maggiore libertà progettuale e consente di ricavare superficie abitabile aggiuntiva.
Colonna di scarico semplificata
Eliminando la necessità di una colonna di circumventilazione aggiuntiva, la colonna di scarico risulta più snella.
Tubi orizzontali senza pendenza
Le tubazioni orizzontali possono essere posate senza pendenza fino a 6 metri di lunghezza.
Prestazioni elevate nello smaltimento delle acque reflue
Maggiore capacità di scarico (o le stesse prestazioni con tubi dal diametro inferiore) rispetto ai sistemi convenzionali.
Sistemi di scarico con tecnologia SuperTube
La tecnologia SuperTube è disponibile in diversi sistemi di scarico Geberit. Questo consente di realizzare soluzioni salvaspazio che, se necessario, possono anche soddisfare i requisiti di isolamento acustico.
Geberit Silent-Pro SuperTube
I nuovi raccordi Geberit Silent-Pro SuperTube riducono gli ingombri e aprono un nuovo mondo di opzioni per la progettazione di edifici multipiano.
Geberit Silent-db20 SuperTube
Il sistema di scarico Geberit Silent-db20 SuperTube consente installazioni compatte e salva-spazio anche negli edifici multipiano ed è ideale per chi richiede elevate prestazioni di isolamento acustico.
Geberit PE SuperTube
L'innovativo sistema di scarico compatto e performante per edifici elevati.
Vantaggi della tecnologia SuperTube nel dettaglio

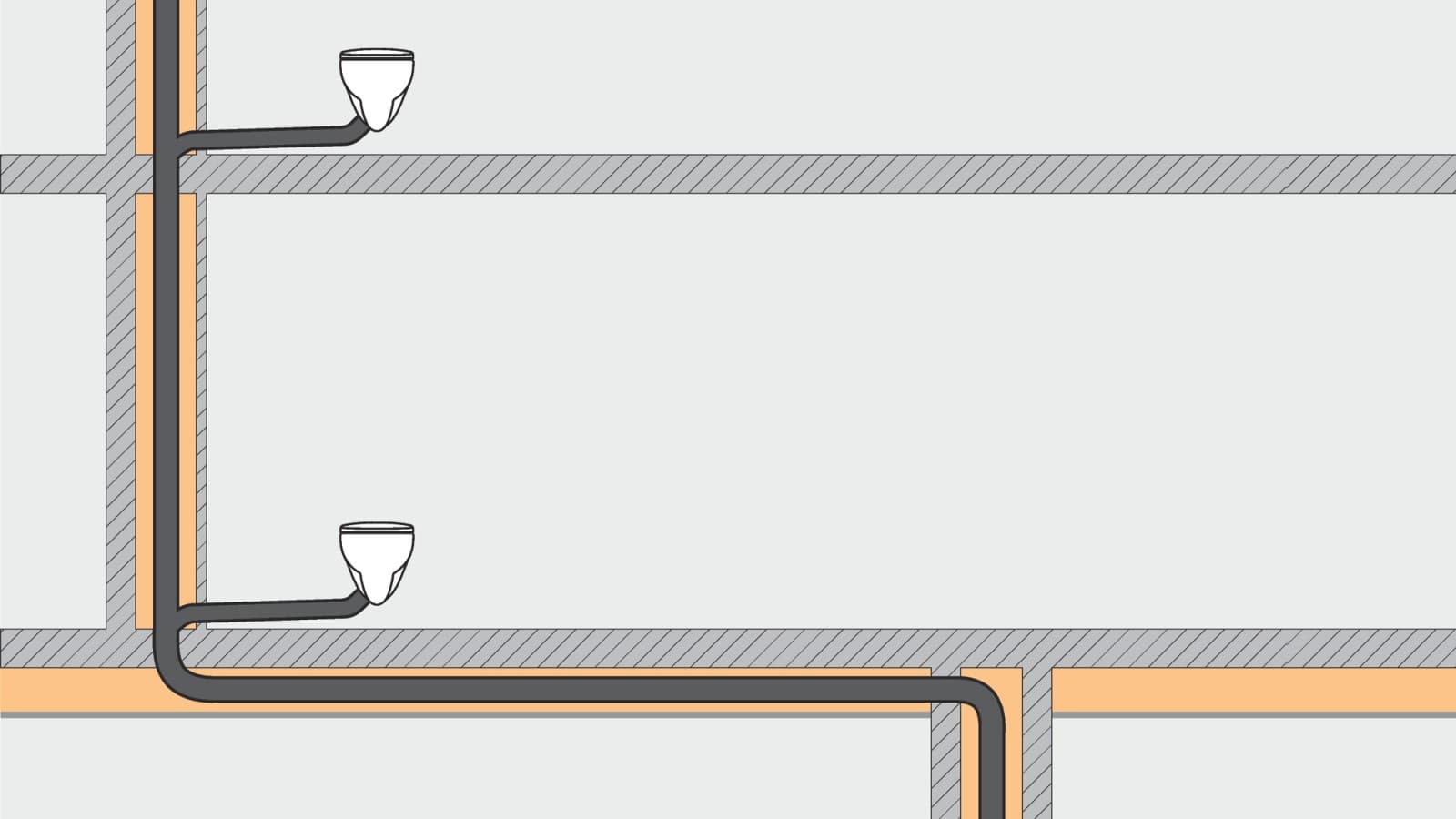

Più spazio grazie a un’idraulica ottimizzata
I raccordi SuperTube sono ottimizzati dal punto di vista idraulico e consentono all’acqua di fluire attorno a una colonna d’aria centrale all’interno della colonna di scarico.
Questo genera i seguenti vantaggi in termini di risparmio di spazio:
- Non sono necessarie colonne di circumventilazione aggiuntive.
- Non è più necessario rispettare delle aree di non connessione dei dispositivi sanitari in prossimità del piede della colonna
- I collettori orizzontali possono essere posati senza pendenza fino a 6 metri.

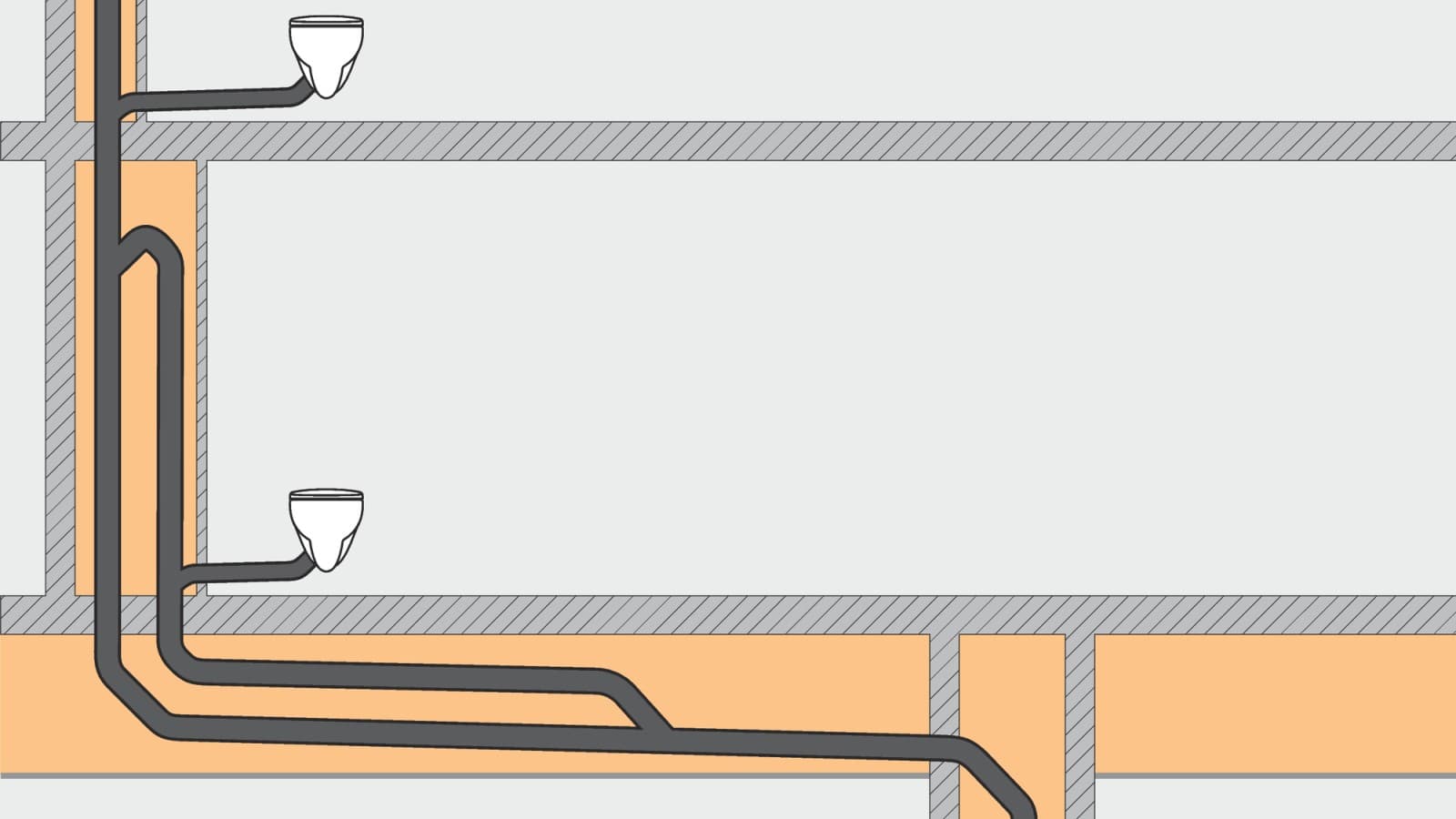

A differenza dei sistemi di scarico convenzionali, la tecnologia SuperTube permette di risparmiare spazio e offre maggiore libertà progettuale nella pianificazione degli edifici.
Collettori orizzontali senza pendenza

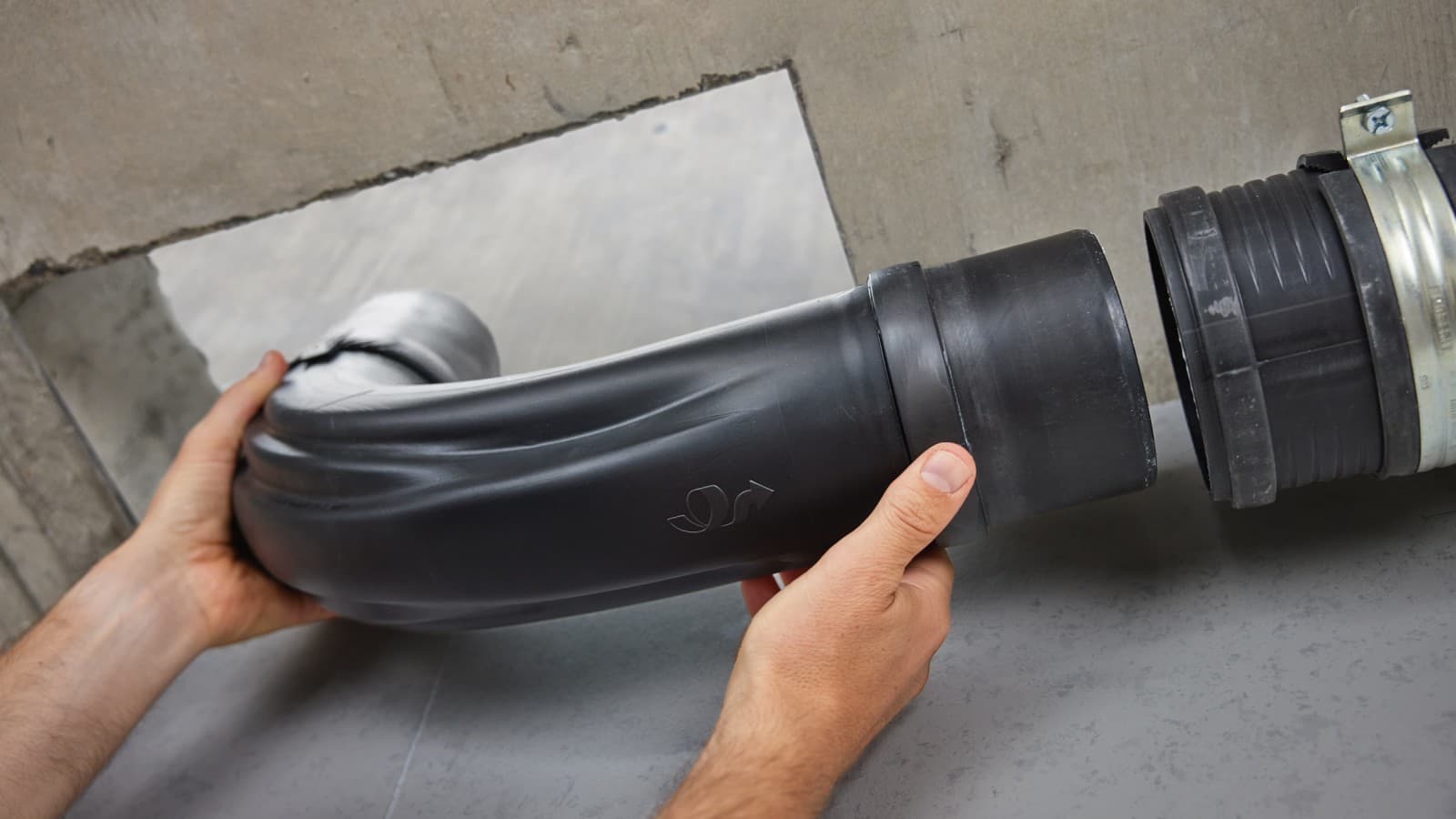

Utilizzare la curva BottomTurn quando la tubazione di scarico passa da un tratto verticale a uno orizzontale, ad esempio in caso di stacco nella colonna o di collegamento a una condotta collettore.

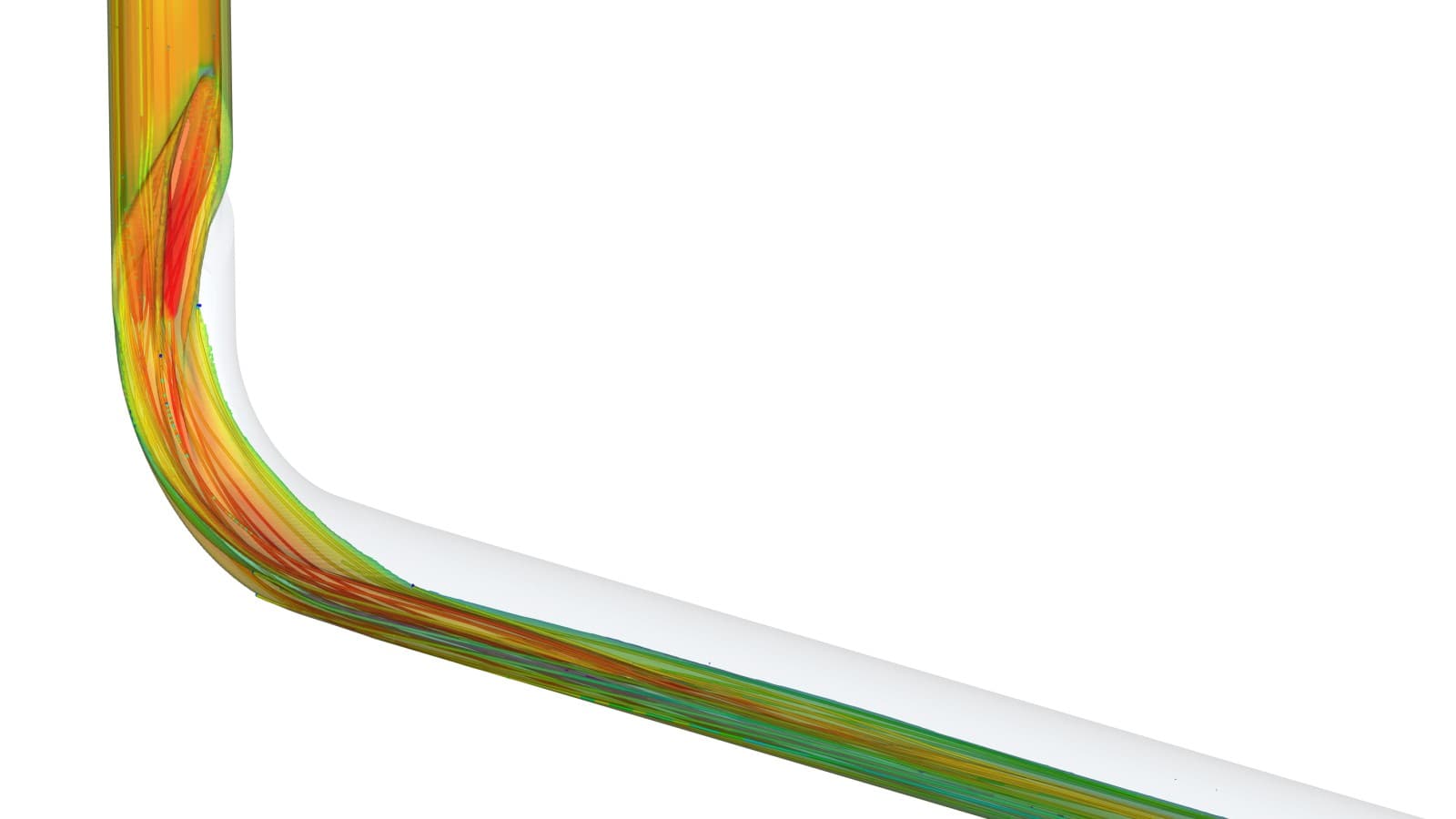

La curva Geberit BottomTurn rompe il flusso d’acqua durante il cambio di direzione senza compromettere la colonna d’aria, trasformando il flusso da rotatorio a lineare.
Ciò consente di utilizzare collettori orizzontali con diametro 110 mm senza pendenza per lunghezze fino a 6 metri. In questo modo si riduce lo spazio necessario nelle installazioni e la progettazione e la posa risultano più semplici rispetto ai sistemi tradizionali.
Pianificazione semplificata delle tubazioni di scarico
L’idraulica delle acque reflue nella colonna di scarico richiede un’attenta valutazione in fase di progettazione. A seconda della configurazione, può essere necessario utilizzare colonne di ventilazione aggiuntive o con diametri maggiori per evitare sovra (o sotto) pressioni nelle tubazioni.
In particolare, nei cambi di direzione, ad esempio in caso di stacco nella colonna o di collegamento a un collettore orizzontale, potrebbe essere richiesta una colonna di circumventilazione. Inoltre, i collettori orizzontali devono avere la giusta pendenza. Tutto ciò rende la progettazione più complessa, soprattutto quando lo spazio disponibile è limitato.
Con la tecnologia SuperTube, Geberit ha sviluppato un sistema tecnologicamente innovativo che garantisce uno scarico idraulicamente ottimizzato, semplificando notevolmente la progettazione.
Meno materiale e installazione semplificata
Il sistema di scarico SuperTube richiede meno materiale, poiché elimina la necessità di realizzare una colonna di circumventilazione aggiuntiva.
Inoltre, installare un unico tubo è più semplice e veloce.
Progetti

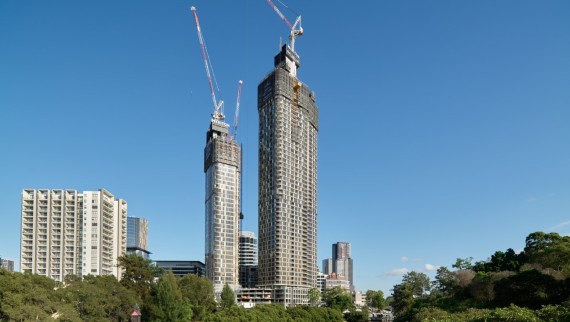

Headline Due sentinelle a ovest di Sydney
La densificazione dei quartieri periferici di Sydney prende il via in modo impressionante da 180 George Towers. E il ruolo di Geberit è stato decisivo.

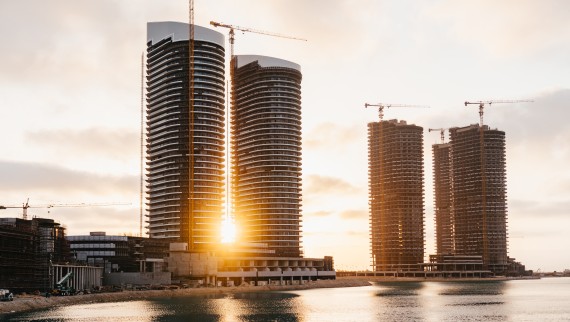

Geberit PE SuperTube, New Alamein City
Le Alamein Towers comprendono 18 torri alte fino a 44 piani. Grazie alla tecnologia SuperTube, le 164 colonne di scarico originariamente previste sono state ridotte a 54, creando più spazio abitativo, risparmiando materiali e riducendo i tempi di installazione.
Hai qualche domanda? Siamo felici di aiutarti.
I nostri specialisti supportano progettisti, idraulici e professionisti nei loro progetti. Saranno felici di consigliarticome affrontare al meglio le sfide attuali con i nostri prodotti.
Domande frequenti sulla tecnologia SuperTube
Cosa rende speciale la tecnologia SuperTube di Geberit?
La tecnologia SuperTube semplifica notevolmente la progettazione per architetti e progettisti. A differenza dei sistemi di scarico convenzionali, il sistema SuperTube non richiede colonne di circumventilazione.
La tecnologia SuperTube permette di ottenere più spazio abitativo e utile, rappresentando un vantaggio economico per i costruttori.
La tecnologia SuperTube è disponibile per diversi sistemi di scarico, garantendo anche il rispetto dei rigorosi requisiti di isolamento acustico.
