Geberit PE SuperTube L'innovativo sistema di scarico che consente di guadagnare spazio
Tutti i componenti del sistema di scairco Geberit PE SuperTube sono progettati per funzionare in perfetta sinergia perfettamente, consentendo installazioni salvaspazio negli edifici fino a 10 piani.
Geberit PE SuperTube elimina la necessità di una colonna di ventilazione parallela, creando più spazio abitativo e superficie utile.
L’uso di tubi di diametro ridotto permette condotti più piccoli, mantenendo comunque un’elevata portata di scarico di 12 l/s con tubi d110.
Geberit PE SuperTube Come funziona il Sistema di scarico
Il sistema Geberit PE SuperTube si utilizza per ottimizzare l’impianto di scarico negli edifici con più di dieci piani. In abbinamento alle speciali braghe miscelatrici Geberit Sovent, l’utilizzo delle nuove curve del sistema consentono di ridurre il volume dei cavedi destinati agli impianti tecnici, evitando la realizzazione di una colonna di ventilazione parallela 8 diretta o di circumventilazione. I tubi della colonna di scarico possono avere diametri minori e le condotte orizzontali possono essere posate per una lunghezza massima di 6 metri senza pendenza, con conseguente risparmio di spazio.
Maggiore spazio abitativo a disposizione
- Progettazione e installazione semplici
- Ridotto diametro dei tubi
- Massima capacità di scarico di 12 l/s
- Ventilazione supplementare non necessaria
- Nessuna pendenza per tratte orizzontali di tubazioni fino a 6 metri
Installazione salvaspazio Confronto delle tecnologie di scarico
Geberit PE SuperTube (illustrazione a sinistra), la capacità di scarico è di 12 l/s. Questa tecnologia facilita un tubo di scarico coerente con una dimensione del tubo di d110, significa che non è necessario un tubo di ventilazione supplementare. Inoltre, le tubazioni orizzontali possono essere posate fino a 6 metri senza pendenza.
Sistema di scarico convenzionale (illustrazione a destra) raggiunge una capacità di scarico di 12,4 l/s con diametro del tubo di 160 mm e una colonna di ventilazione con diametro 90 mm, con una conseguente occupazione maggiore di spazio.
Gli strumenti di progettazione per Geberit PE SuperTube
Geberit BIM Plug-in
Geberit offre i propri BIM data gratuitamente, consentendo una progettazione completa BIM con i prodotti Geberit direttamente nel software di pianificazione Autodesk® Revit®.
Geberit PE SuperTube Elementi funzionali ottimizzati
Video
Hai qualche domanda? Siamo felici di aiutarti.
I nostri specialisti supportano progettisti, idraulici e professionisti nei loro progetti. Saranno felici di consigliarticome affrontare al meglio le sfide attuali con i nostri prodotti.
Scopri prodotti simili
Geberit PE
Il sistema di scarico Geberit PE è idoneo a una vasta gamma di destinazioni d'uso nello smaltimento per edifici abitativi, lo scarico per tetti, negli impianti industriali, commerciali o di laboratorio, posa interrata, nel calcestruzzo o nella costruzione di ponti.
Geberit Silent-Pro SuperTube
I nuovi raccordi Geberit Silent-Pro SuperTube riducono gli ingombri e aprono un nuovo mondo di opzioni per la progettazione di edifici multipiano.
Attrezzi e accessori

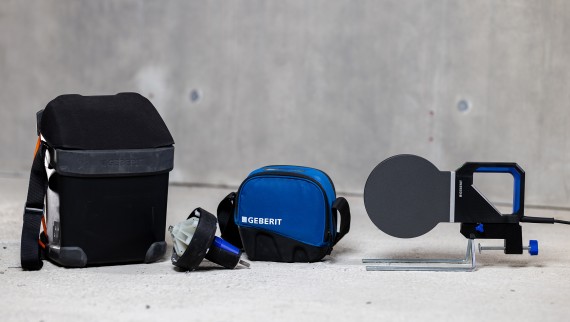

I tubi e i raccordi Geberit PE e Geberit Silent-db20 possono essere saldati insieme. La saldatura a specchio e i manicotti termoelettrici si adattano bene a questa applicazione. Geberit a tale scopo offre una gamma di saldatrici moderna ed estremamente efficace.
