Geberit Silent-db20 SuperTube Sistema di scarico con isolamento acustico eccellente
I componenti del sistema di scarico Geberit Silent-db20 SuperTube sono progettati per funzionare in perfetta sinergia, consentendo installazioni compatte e salva-spazio anche negli edifici multipiano.
Grazie alle sue proprietà fonoisolanti è il sistema ideale per chi richiede elevate prestazioni di isolamento acustico.
Geberit Silent-db20 SuperTube rende superflua la circumventilazione, aumentando lo spazio abitativo utile.
I tubi di dimensioni ridotte permettono cavedi più compatti. Geberit Silent-db20 SuperTube garantisce una portata elevata di 12 l/s con tubi di diametro d110.
Vantaggi di Geberit Silent-db20 SuperTube
Qualità e prestazioni comprovate
La qualità e le prestazioni di Geberit SuperTube sono state testate e certificate dall’Instituto TÜV Rheinland LGA Products GmbH.
Eccellente isolamento acustico
Geberit Silent-db20 SuperTube soddisfa gli stessi requisiti di isolamento acustico dei sistemi convenzionali.
Pianificazione semplice
Con Autodesk® Revit® è possibile progettare rapidamente e con facilità i sistemi di scarico utilizzando Geberit Silent-db20 SuperTube.
Geberit SuperTube in breve Come funziona il Sistema di scarico
I sistemi di scarico convenzionali in edifici elevati richiedono molto spazio per tubi dal diametro elevato e per ulteriori tubi di ventilazione secondaria. Inoltre è necessario avere sufficiente spazio sotto i soffitti affinché i tubi orizzontali possano avere la pendenza corretta.

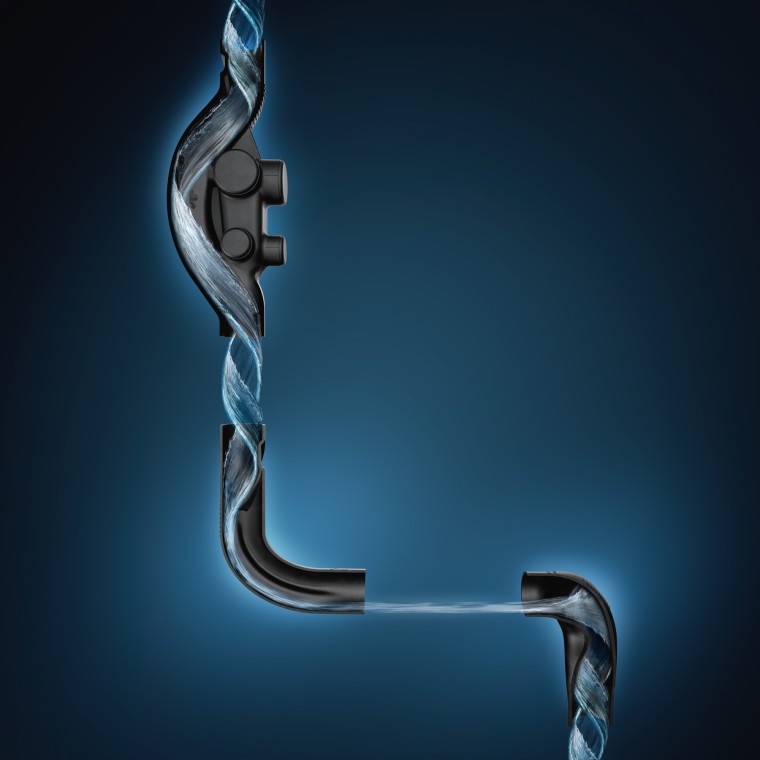

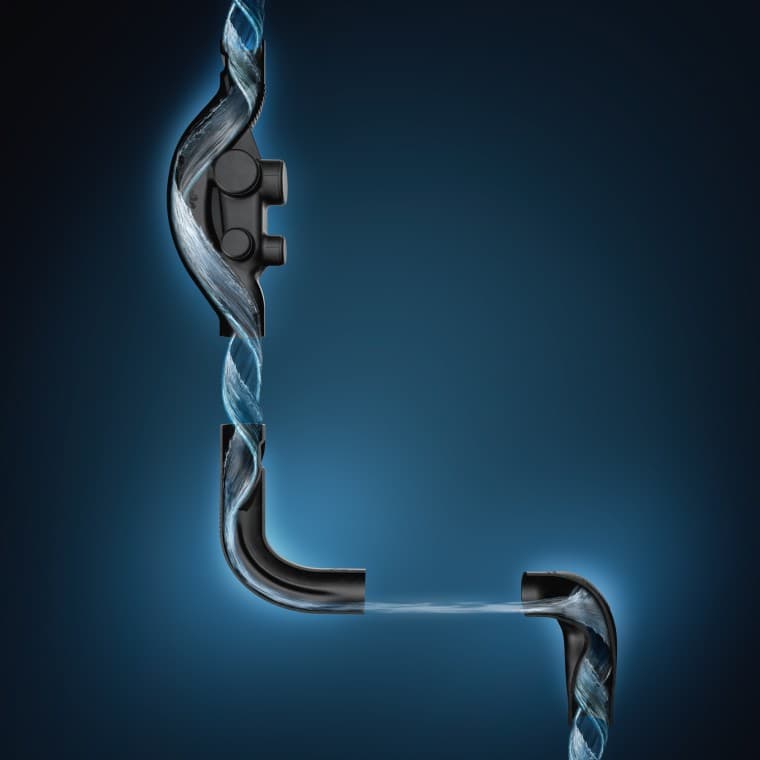

La tecnologia Geberit SuperTube aumenta lo spazio abitativo e la superficie utile grazie ad una colonna d’aria continua all’interno delle tubazioni che consente una migliore ventilazione. In questo modo è possibile raggiungere una portata fino a 12 l/s utilizzando tubi più piccoli di diametro d110, senza la necessità di una colonna di circumventilazione secondaria aggiuntiva.
È possibile installare i tubi orizzontali senza alcuna pendenza su tratti fino a 6 metri.
Sistema di scarico altamente insonorizzato Per edifici elevati con requisiti di isolamento acustico
Il sistema di scarico Geberit Silent-db20 si distingue per il suo elevato peso intrinseco. Il polietilene appesantito riduce significativamente le vibrazioni naturali, garantendo un efficace isolamento acustico.
Un sistema di scarico che utilizza Geberit Silent-db20 SuperTube soddisfa gli stessi requisiti di isolamento acustico di un sistema convenzionale.
Miglioramento dell’isolamento acustico nei cambi di direzione

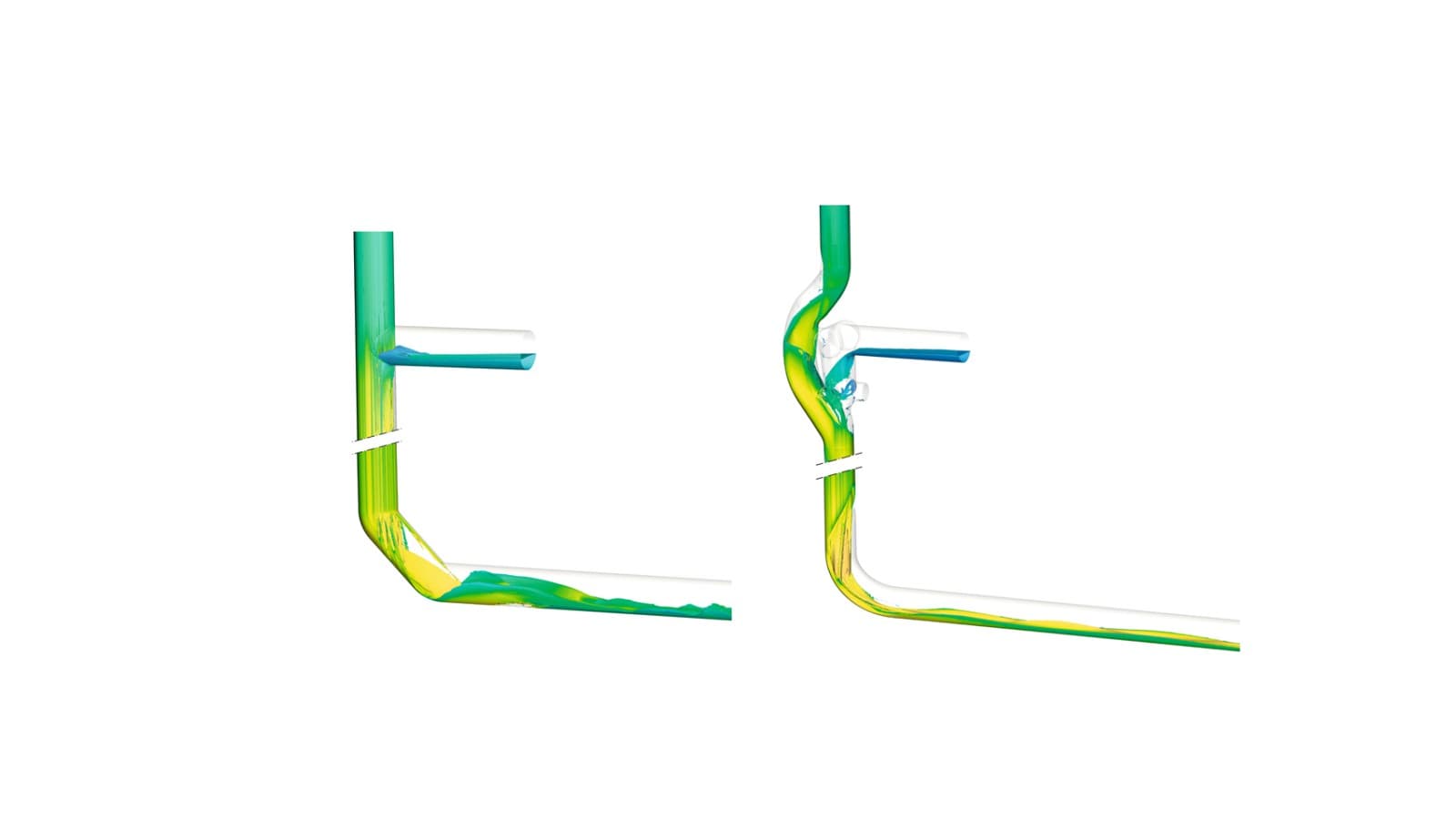

I test sulla curva Geberit Silent-db20 BottomTurn evidenziano un flusso molto più regolare dell’acqua reflua nel passaggio dal tubo verticale a quello orizzontale dalla colonna di scarico al collettore.
Nei sistemi convenzionali, il flusso è molto meno uniforme, il che genera naturalmente livelli di rumore più elevati. Durante i test, questi rumori sono stati rilevati anche nelle stanze adiacenti.
Realizzare il cambiamento di direzione da verticale ad orizzontale utilizzando due curve a 45° è una buona soluzione ma comporta comuqnue un certo grado di turbolenza nel flusso, aumentando la generazione di rumore. Al contrario, la curva Geberit Silent-db20 BottomTurn, trasforma il flusso rotatorio discendente in flusso lineare in maniera molto più ordinata.
Gli strumenti di progettazione per Geberit Silent-db20 SuperTube
Geberit BIM Plug-in
Geberit offre i propri BIM data gratuitamente, consentendo una progettazione completa BIM con i prodotti Geberit direttamente nel software di pianificazione Autodesk® Revit®.
Raccordi idraulicamente ottimizzati di Geberit Silent-db20 SuperTube
