Geberit FlowFit Il sistema di adduzione idrica di facile installazione
Mai più sforzi inutili
Geberit FlowFit è il sistema di adduzione idrica che rende l’installazione semplice ed immediata. Utilizza materiali di ultima generazione per l’impianto idraulico e applica un processo produttivo esclusivo e tecnicamente avanzato. Offre una giunzione tra tubi e raccordi più semplice, velocizza ogni fase d’installazione dell’impianto idrico sanitario e garantisce al tempo stesso il massimo grado di affidabilità.
Agevole e intuitivo nell’uso, Geberit FlowFit offre un’esperienza completamente nuova nella progettazione e realizzazione degli impianti idrici sanitari. L’innovativa pressatura laterale e il modulo di pressatura orientabile permettono di realizzare gli impianti idraulici in modo comodo e affidabile anche negli spazi più scomodi. Grazie alla semplificazione sostanziale ed intelligente al tempo stesso di FlowFit, il lavoro di progettisti e installatori è più scorrevole
Mai più inutili perdite di carico Progettazione intelligente

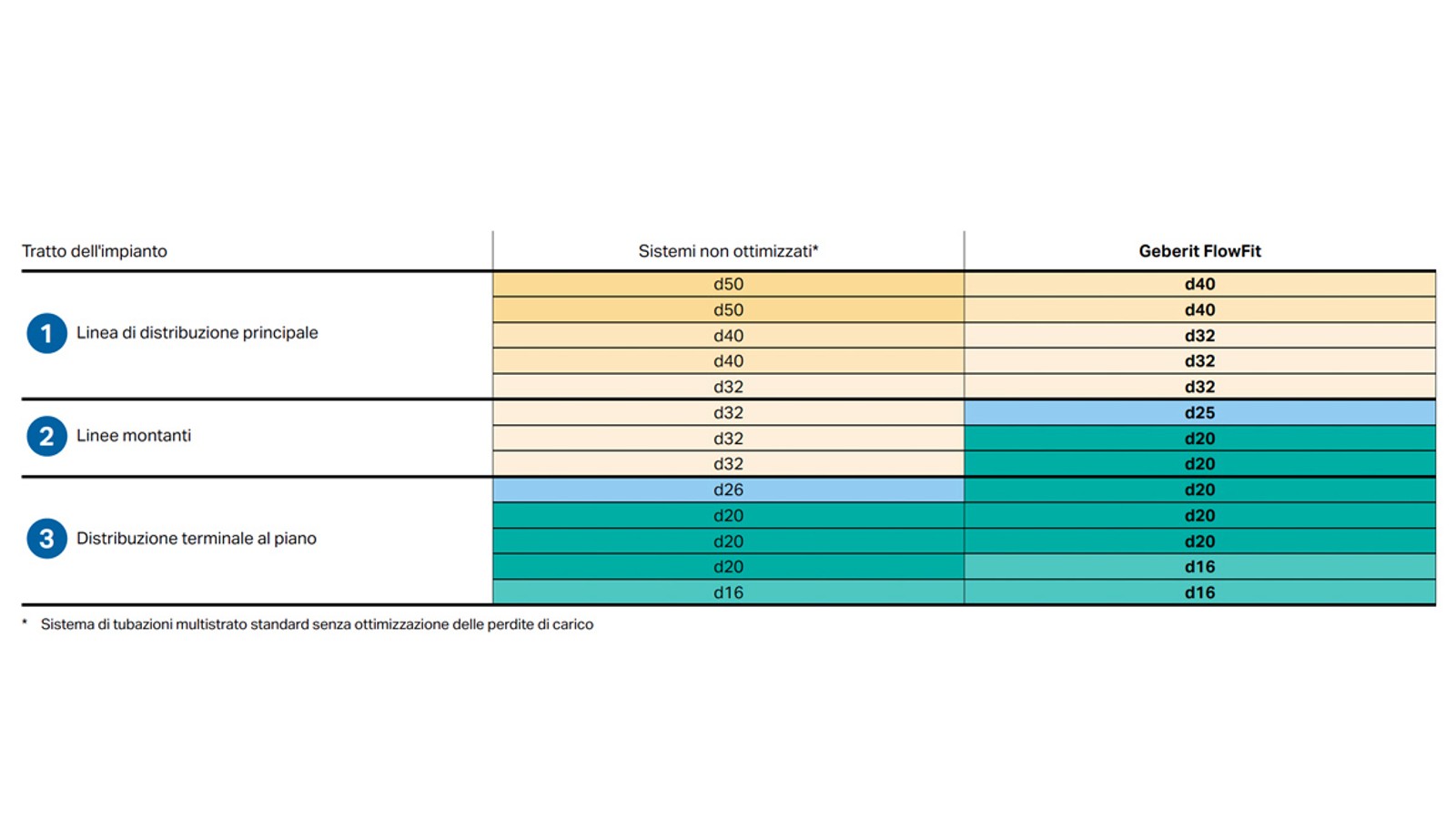

Confronto tra sistemi di adduzione.
Per mezzo di uno studio mirato della geometria dei raccordi, Geberit FlowFit si presenta come un innovativo sistema di adduzione con perdite di carico ottimizzate. L'angolo interno di gomiti e raccordi a T nei diametri d16-d32 è stato arrotondato in modo da accompagnare il flusso nel suo percorso. Tutto ciò garantisce una sostanziale riduzione delle perdite di carico rispetto ai sistemi tradizionali non ottimizzati.

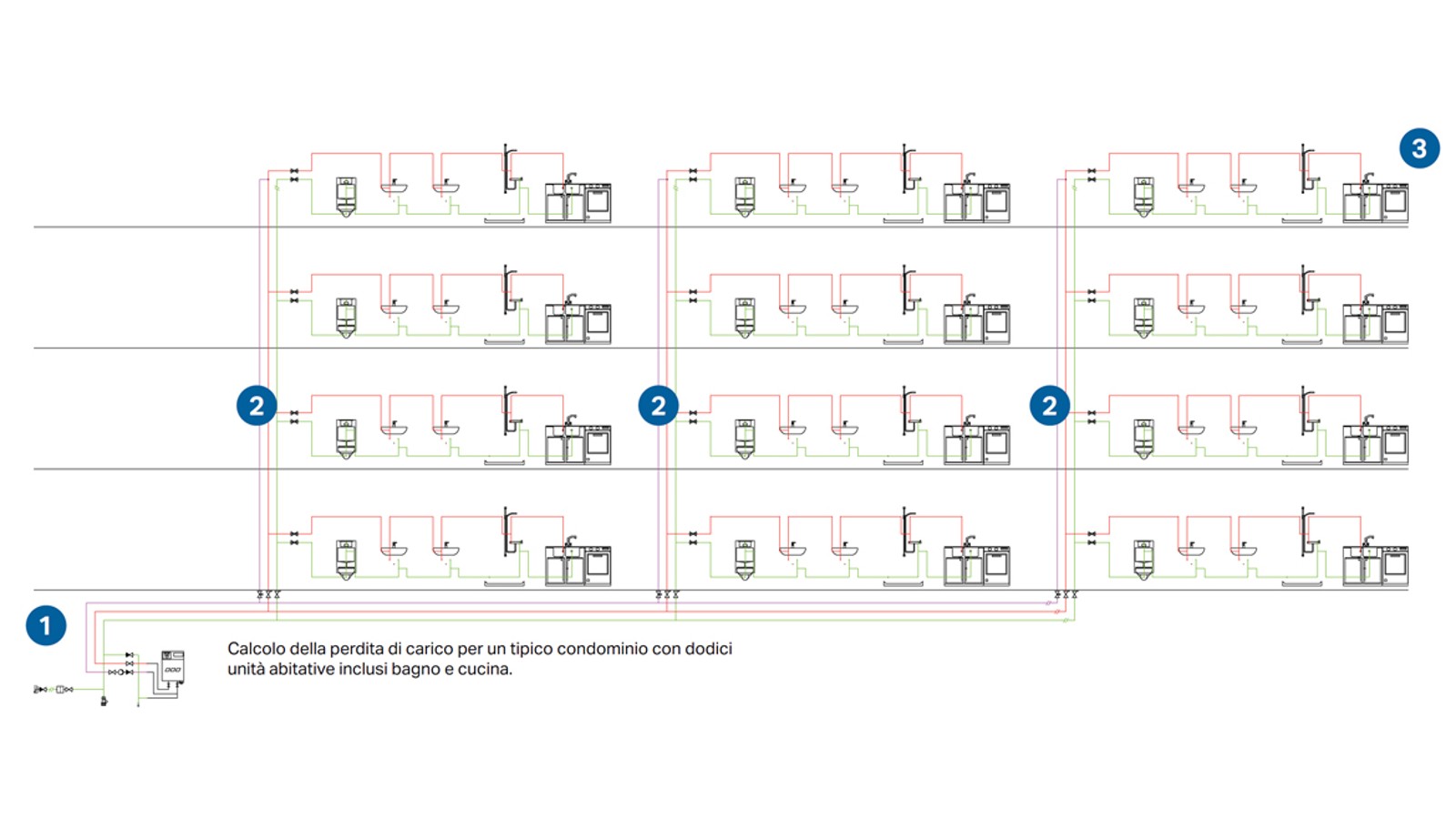

Di conseguenza, grazie alle ridotte perdite di carico concentrate sui raccordi, è possibile realizzare con Geberit FlowFit sistemi di tubazioni con diametri inferiori. Ciò comporta un risparmio sui costi del materiale, ma anche un minor volume di acqua nell'impianto sanitario. In questo esempio, la riduzione al diametro massimo d40 consente addirittura di utilizzare una sola ganascia per l'intero progetto.
Mai più rischi di contaminazione Igiene dell'acqua potabile
Gli impianti d'acqua potabile svolgono una funzione fondamentale negli edifici e devono soddisfare requisiti complessi in termini di sicurezza e di igiene. Sporco, polvere, proliferazione batterica minacciano la sicurezza degli impianti idraulici. Garantire che la qualità dell'acqua potabile resti inalterata è responsabilità di tutti i soggetti coinvolti nella progettazione, realizzazione e successiva gestione delle reti di adduzione.
Con Geberit FlowFit, certificato per il trasporto di acqua potabile in conformità alle normative vigenti, è possibile prevenire il problema con poche e semplici operazioni.
Certificati IIP
2033-2021 Rev.1 (261 KB)
2035-2021 Rev.1 (263 KB)
2038-2021 Rev.1 (263 KB)
2156-2022 Rev.1 (266 KB)
Mai più approssimazioni Modellazione con BIM
Progettare gli impianti idraulici sanitari con Geberit FlowFit è facile e veloce mediante la modellazione con il metodo BIM. Bastano pochi clic per ottenere tutti i dati necessari. Grazie a questo utile strumento, la progettazione avviene in modo fluido e senza approssimazioni.
Tutti i dati BIM di tubi e raccordi FlowFit sono disponibili fin dal lancio sul mercato mediante il plug-in per Autodesk Revit scaricabile gratuitamente dal sito Geberit.
Mai più compromessi – i vantaggi di Geberit FlowFit
Caratteristiche
Flusso di lavoro
Facilità d'installazione.
Flusso di materiale
Qualità dei materiali.
Flusso d'acqua
Sistema a flusso ottimizzato.
Flusso dei dati
Progettazione intelligente.
Progettare gli impianti secondo norma con schemi ad anello o in serie a basso rischio di ristagno. L'ampia gamma di Geberit FlowFiti include anche i raccordi passanti.
Ottimizzare i diametri per effetto delle perdite di carico ridotte ottenendo il duplice vantaggio di tempi di prelievo più brevi e un minor contenuto di acqua nell'impianto. Flusso più veloce e minor volume di acqua garantiscono una maggior igiene dell'acqua potabile

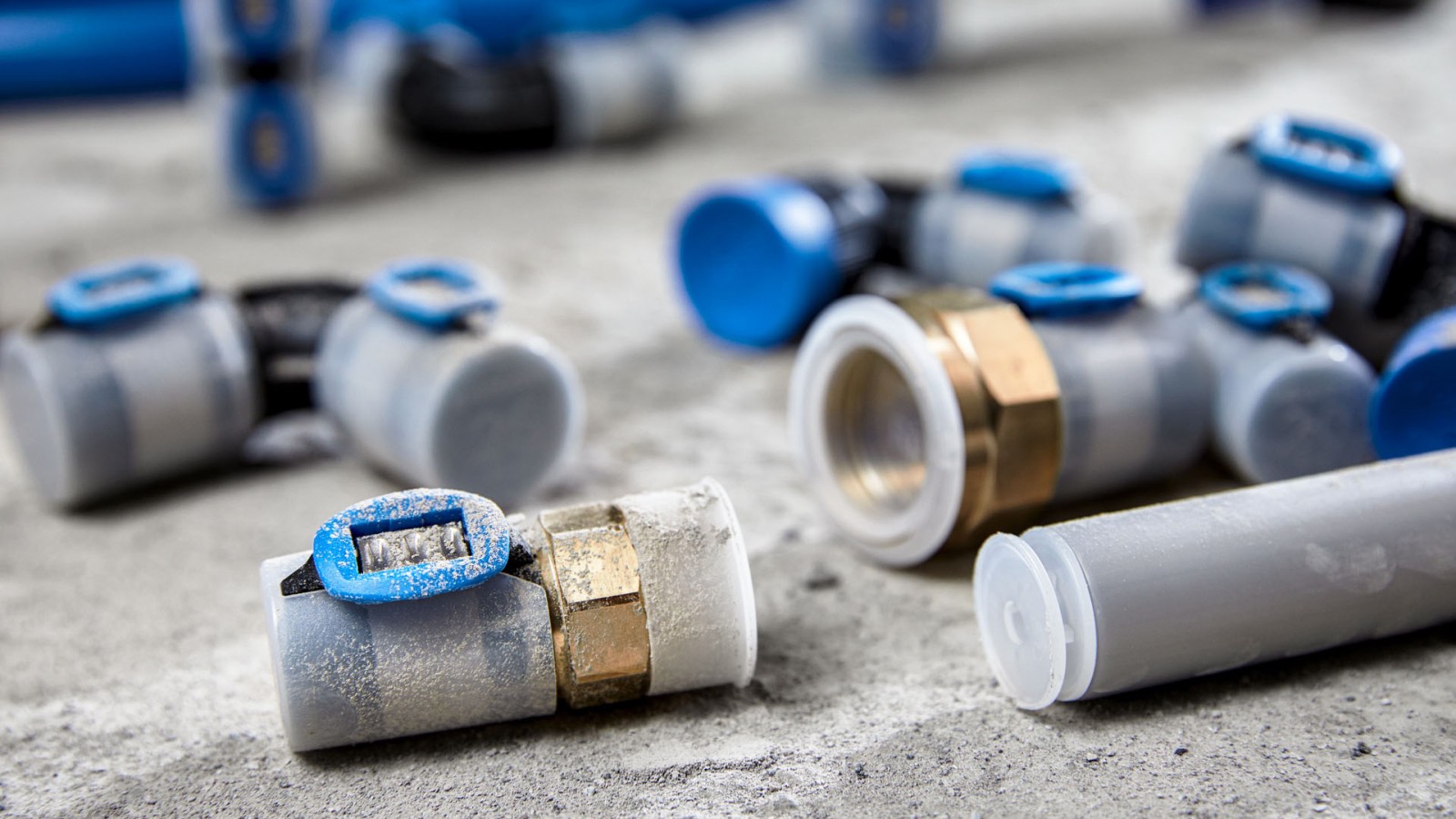

Proteggere gli impianti sanitari dallo sporco in tutte le fasi, dal magazzino al trasporto fino all'installazione in cantiere. I tappi protettivi sui tubi e raccordi di Geberit FlowFit, garantiscono una protezione completa.
Mai più preoccupazioni Ottime soluzioni per un sistema di adduzione sostenibile
Dichiarazioni ambientali
Scarica le Dichiarazioni Ambientali di Prodotto (EPD)
Raccordi metallici link (1.3 MB)
Raccordi in PPSU link (942 KB)
Tubi ML SystemRohl link (676 KB)
Mai più limiti
Dimensioni
| Tubo multistrato Geberit FlowFit | |
|---|---|
| In barre, lunghezza 5 metri | |
| Disponibili nei diametri: d (mm) | |
| 16 - 20 - 25 - 32 - 40 - 50 - 63 - 75 | |
| Tubo multistrato Geberit FlowFit, in rotoli non isolati | |
| Disponibile nei diametri: d (mm) | Lunghezza rotolo: (m) |
| 16 | 50 - 120 - 250 |
| 20 | 50 - 100 |
| 25 | 50 |
| 32 | 25 |
| Tubo multistrato Geberit FlowFit, isolato, in rotoli | |
| Disponibile nei diametri: d (mm) | Lunghetta rotolo: (m) |
| Isolamento: 6, 10, 13 mm | |
| 16 | 50 |
| 20 | 50 |
| 25 | 25 |
| Isolamento: 26 mm | |
| 16 | 25 |
| 20 | 20 |
| 25 | 15 |
| Tubo multistrato Geberit FlowFit, Therm, in rotoli | |
| 16 | 120 - 250 |
| 20 | 100 |
| 25 | 50 |
| Tubo multistrato Geberit FlowFit, Therm, isolato, in rotoli | |
| Isolamento: 6, 10 mm | |
| 16 | 50 |
| 20 | 50 |
| 25 | 25 |
Raccordi

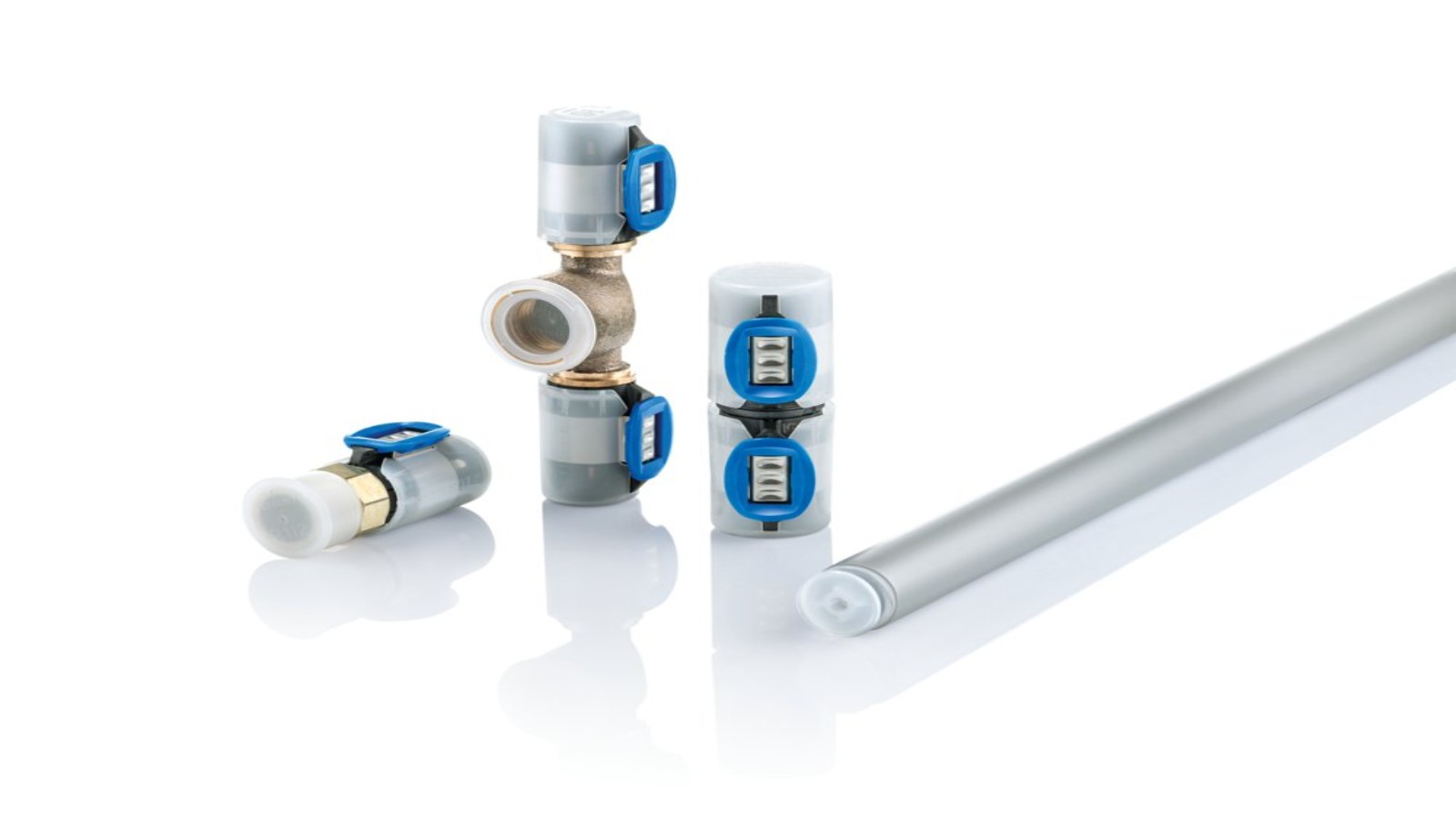

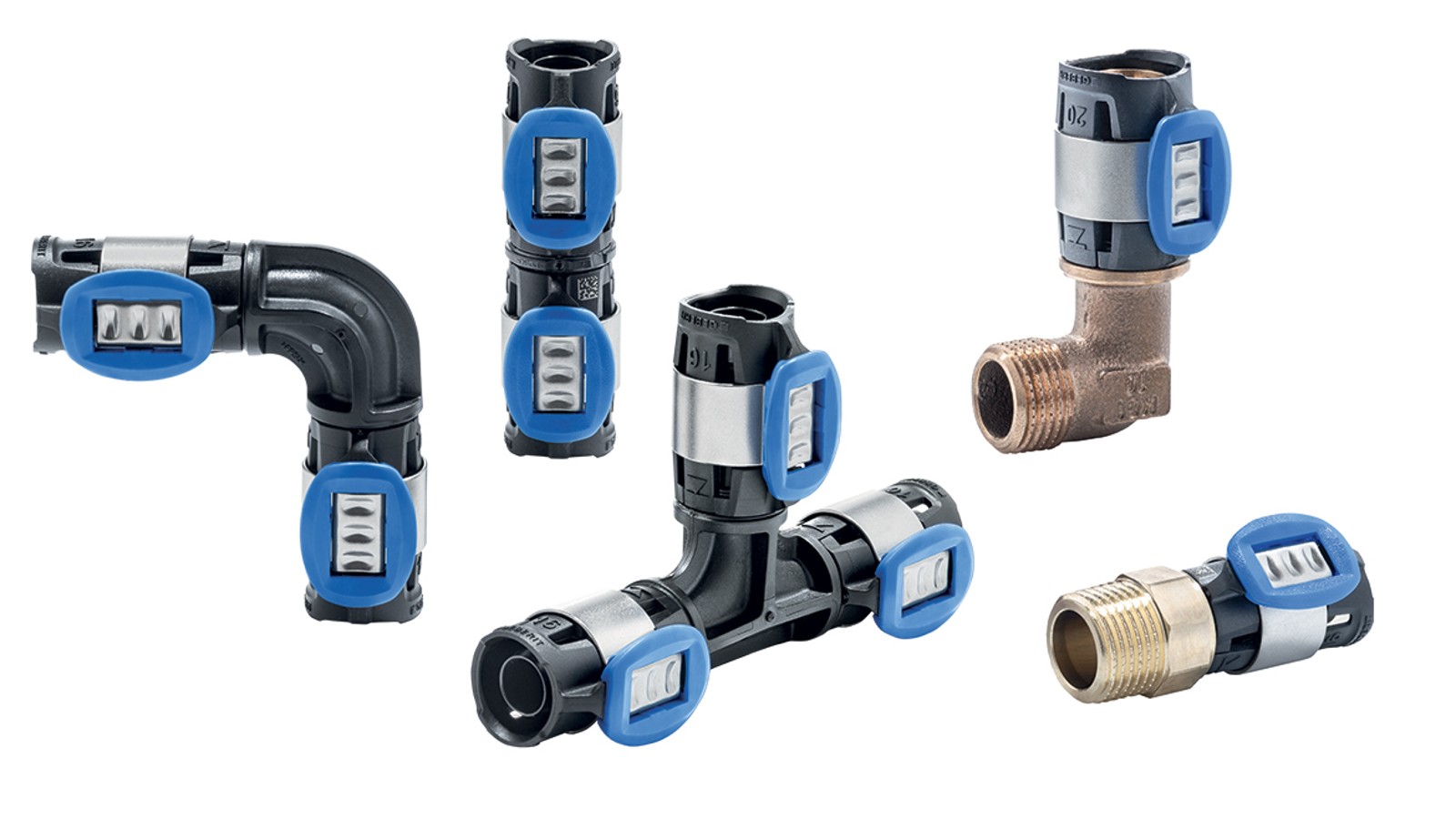

Geberit FlowFit offre una gamma completa di raccordi in PPSU, bronzo al silicio senza piombo e bronzo rosso senza piombo. La scelta dei materiali è garanzia della massima resistenza nel tempo di tutto il sistema.
Raccordi di passaggio in PPSU
Tutti i raccordi di passaggio sono realizzati in PPSU, materiale sintetico senza alogeni, resistente agli sbalzi di temperature, agli urti e alla corrosione.

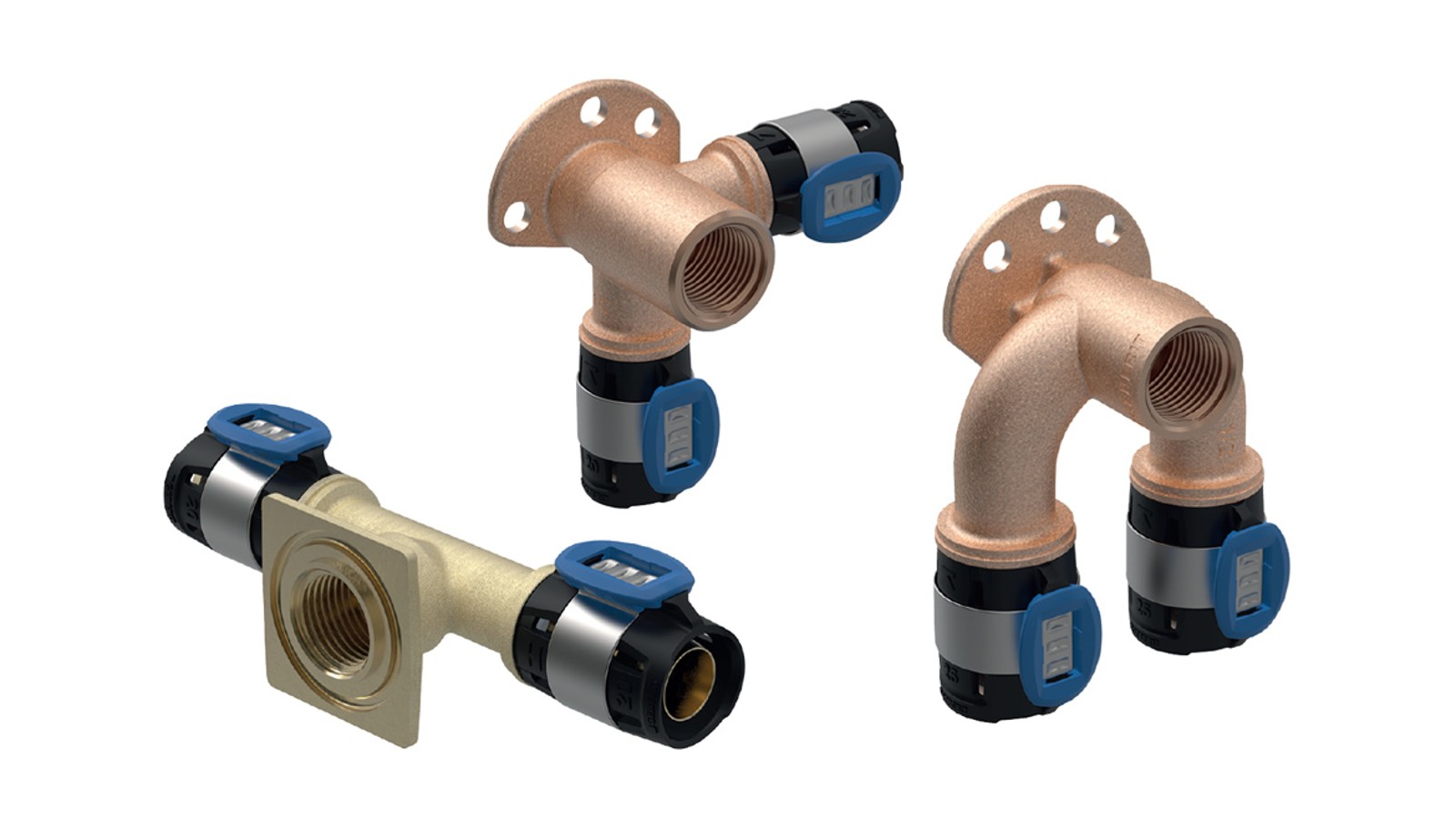

Raccordi in bronzo senza piombo
I raccordi filettati utilizzati per il collegamento agli apparecchi e ad altre tipologie di impianto sono interamente ricavati per stampo o tornitura da innovative leghe metalliche, bronzo rosso e bronzo al silicio. Queste innovative leghe metalliche non contengono piombo, in conformità ai requisiti REACH, vigenti e futuri e nel pieno rispetto della qualità e igiene dell’acqua trasportata. Il prodotto non entra in contatto col piombo neppure durante il processo di produzione.
Tubi

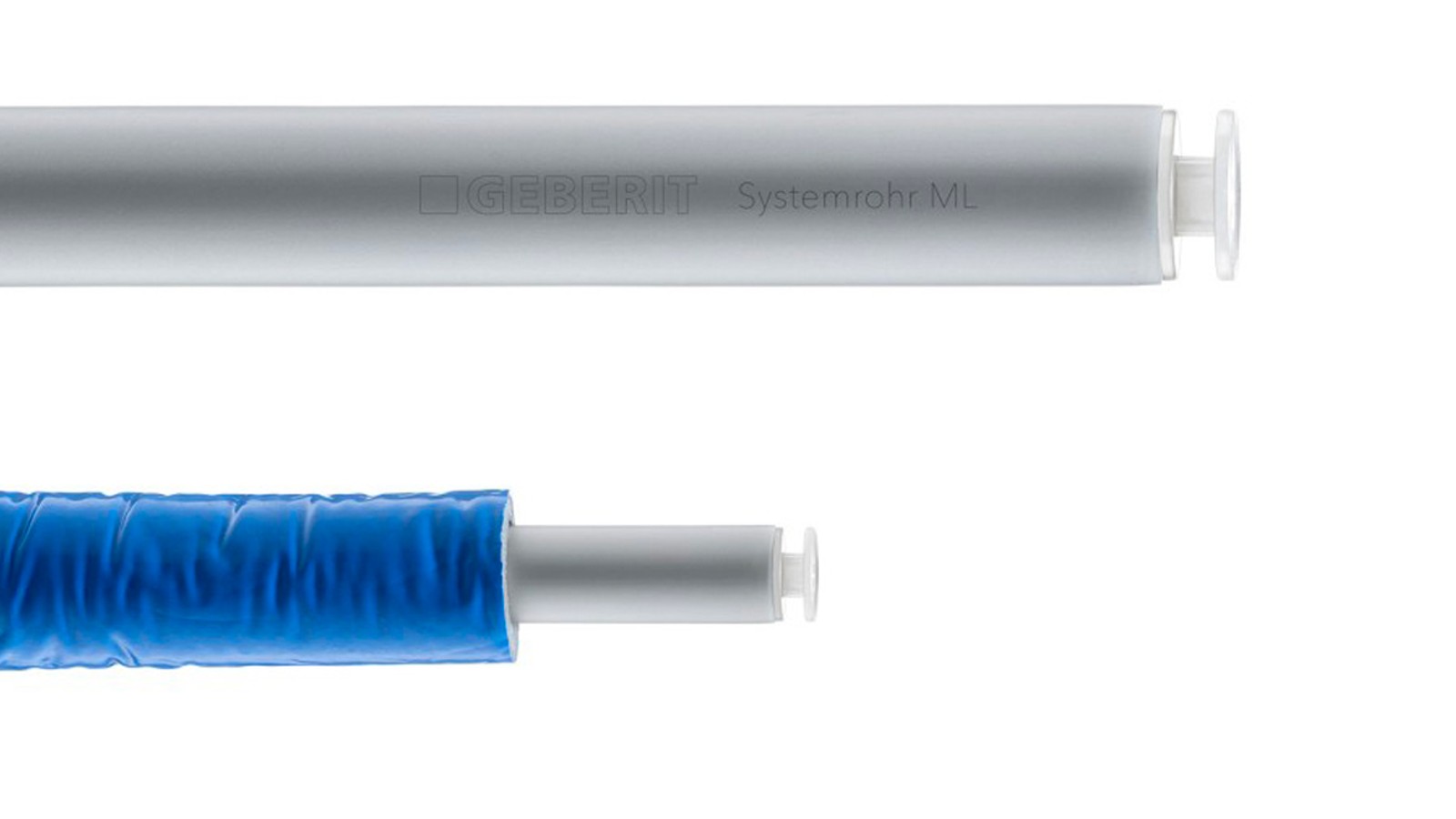

Tubo multistrato Geberit Flowfit
- Sistema di tubi multistrato per tutte le applicazioni
- Leggero e piegabile a mano
- Stabile nella forma
- Impenetrabile alla diffusione dell'ossigeno
- Estremità del tubo con tappo di protezione trasparente
- Isolante a cellule chiuse, pellicola di protezione blu
- Disponibile in barre (5 metri) nei diametri: 16, 20, 25, 32, 40, 50, 63, 75 (mm)
- Disponibile in rotoli con diametri: 16, 20, 25, 32 (mm)

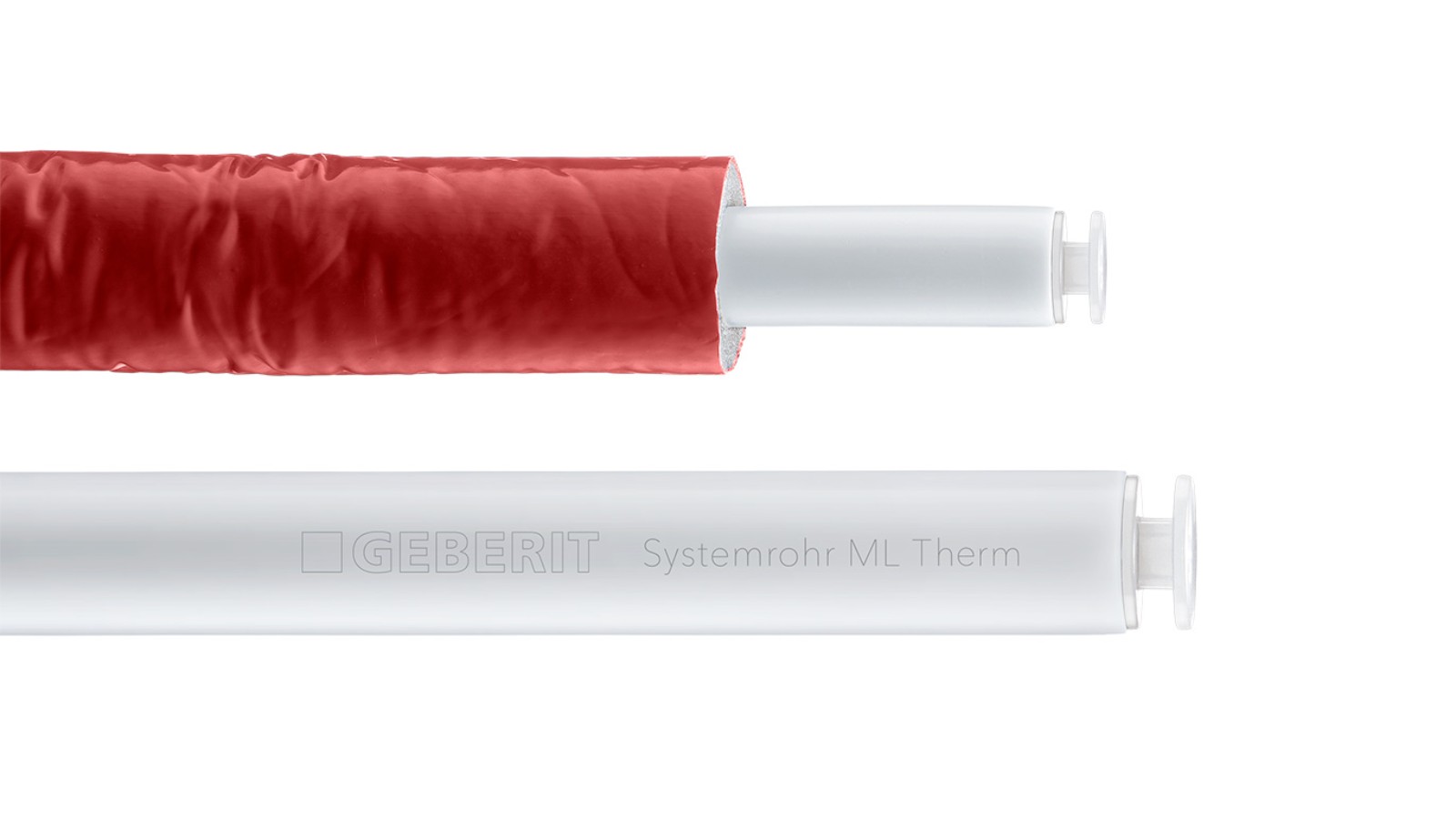

Tubo multistrato Geberit Flowfit therm
- Per impianti di riscaldamento
- In rotoli
- Disponibile nei diametri: 16, 20, 25 (mm)
- Tubo impermeabile alla diffusione dell'ossigeno
- Isolante a cellule chiuse, pellicola di protezione rossa
- Estremità del tubo con tappo di protezione
Video
Tutte le informazioni tecniche su FlowFit le trovate nel Catalogo prodotti
Hai qualche domanda? Siamo felici di aiutarti.
I nostri specialisti supportano progettisti, idraulici e professionisti nei loro progetti. Saranno felici di consigliarticome affrontare al meglio le sfide attuali con i nostri prodotti.
Scopri i prodotti simili
Attrezzi e accessori
Pressatura dei raccordi certificata con le ganasce a morsa, a catena e le ganasce intermedie
Sistemi di adduzione
Gli edifici moderni devono essere riforniti di acqua, calore, energia e aria fresca. È qui che entra in gioco Geberit con la sua vasta gamma di soluzioni affidabili e durature.

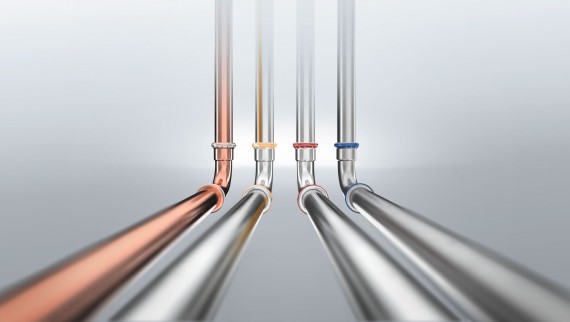

Geberit Mapress
