Geberit Silent-db20 Collegamento robusto ad alta insonorizzazione
Tripla protezione contro il rumore
Geberit Silent-db20 rispetta senza difficoltà i requisiti vigenti in materia d'isolamento acustico, perché l'insonorizzazione è già integrata. È fabbricato in polietilene, materiale sintetico rinforzato da fibre minerali, che conferisce a tubi e raccordi un peso maggiore, riducendo efficacemente sia le vibrazioni naturali, sia la rumorosità generata. Le alette posizionate nell'area d'impatto dei fluidi riducono ulteriormente la diffusione del rumore. Inoltre, i braccialetti per il montaggio disaccoppiano il sistema di scarico da pareti e soffitti a livello acustico, evitando così la trasmissione del rumore ina maniera diretta.
Principali tipologie di edifici per cui Silent-db20 è adatto
- Edifici residenziali di qualità
- Hotel
- Ospedali
- Case di riposo e di cura
Applicazioni Geberit Silent-db20
- Scarico acque reflue negli edifici
- Deflusso convenzionale delle acque meteoriche
Geberit Silent-db20 è adatto per la posa nel calcestruzzo.
I VANTAGGI DEL PRODOTTO

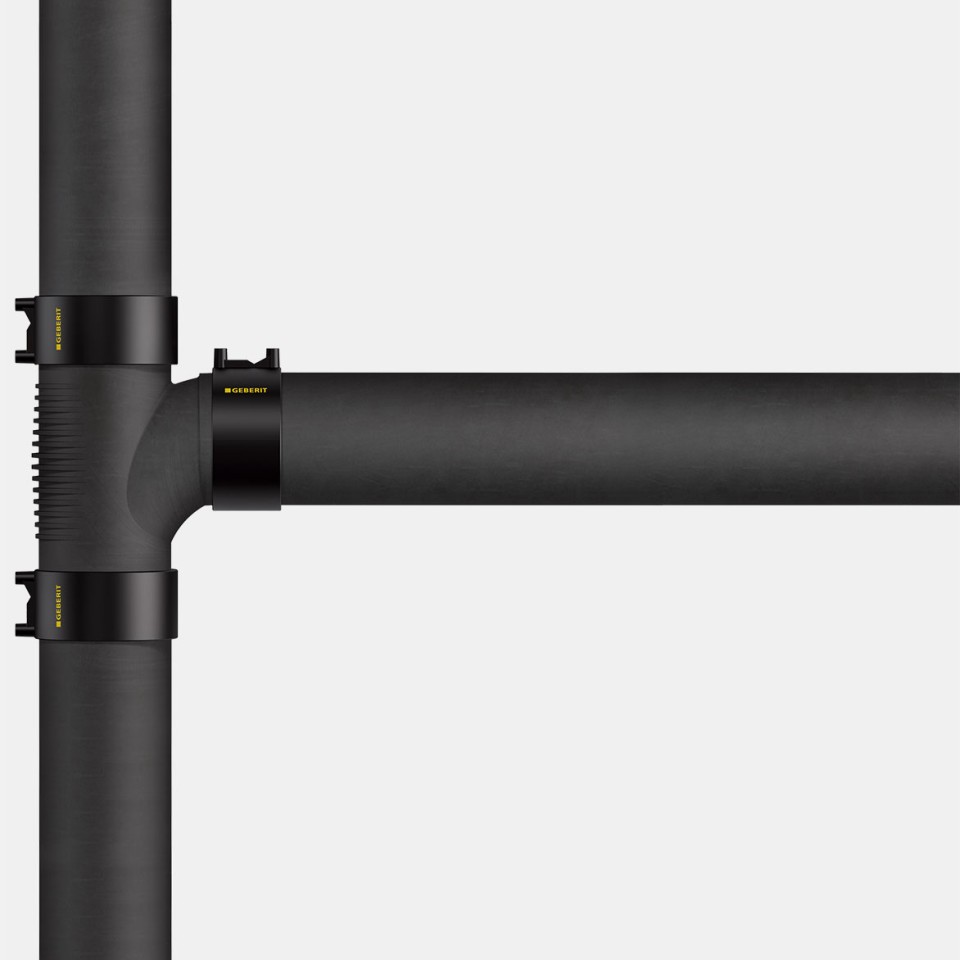

Gamma di tubi Geberit Silent-db20
Dati tecnici
| Tubo Geberit Silent-db20 | |
|---|---|
| Disponibile nei seguenti diametri: d (mm) | |
| 75 - 90 - 110 - 135 - 160 | |

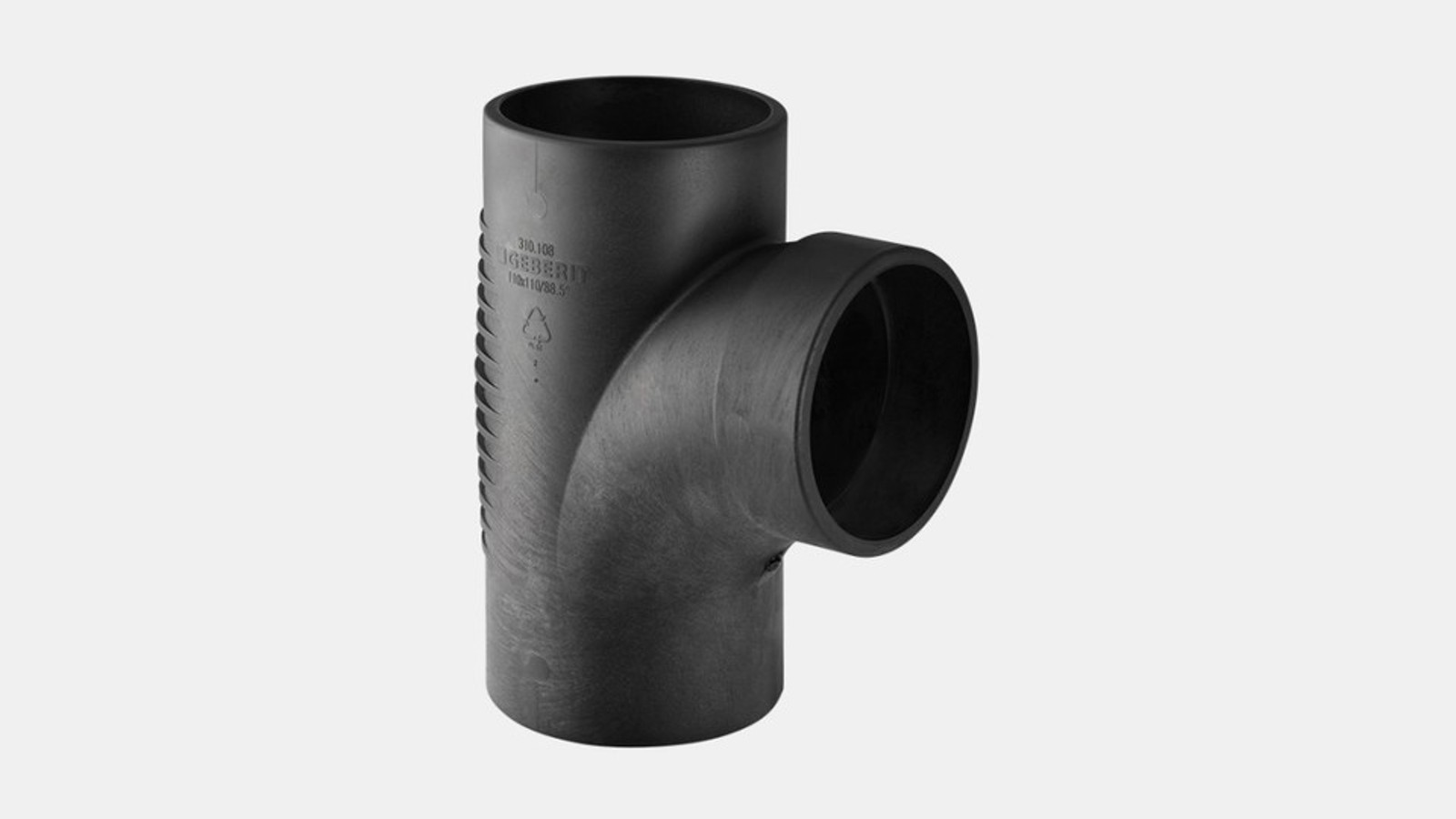

Raccordi
- Ampia gamma di accessori
- Minerale rinforzato nelle zone d'impatto dei fluidi all’interno dei raccordi, per ridurre la rumorosità
- Diversi accessori speciali
Particolare attenzione è stata prestata alla raccorderia Geberit-Silent-db20, che con la serie di alette posizionate in concomitanza alla superficie d'impatto dell'acqua di scarico, si contraddistingue non solo per il particolare design, ma anche per la loro capacità di attenuare la propagazione dei rumori nei punti in cui questi vengono provocati.
Geberit Silent-db20 Offset
Perfettamente obliquo: Geberit Silent-db20 Offset Cinque vantaggi in sistesi
Per la compensazione priva di tensione
- Dissassamento della colonna fino a 10 cm
Installazione facile
- Medesimo procedimento di installazione di tutti gli altri raccordi Geberit Silent-db20
- I raccordi possono essere allineati manualmente
Tempi di installazione ridotti
- Tempo di installazione fino a un terzo più breve (rispetto all'installazione con due curve a 45°)
- Non è richiesta l'installazione di un manicotto di dilatazione
Soluzione flessibile
- Un unico prodotto per compensazioni fino a 10 cm
Miglior isolamento acustico
- Scarico più silenzioso rispetto a un cambio di direzione con due curve
- L'assenza di staffa scorrevole significa che la trasmissione del suono per via strutturale è ridotta
Le immagini della telecamera acustica con una portata di 2 l/s con Geberit Silent-db20: con la soluzione convenzionale con curve a 45°, i valori del rumore aereo aumentano di 7–9 dB rispetto a uno scarico diritto. Con il raccordo Geberit Silent-db20 Offset, il valore è quasi equivalente a un tratto perfettamente verticale.

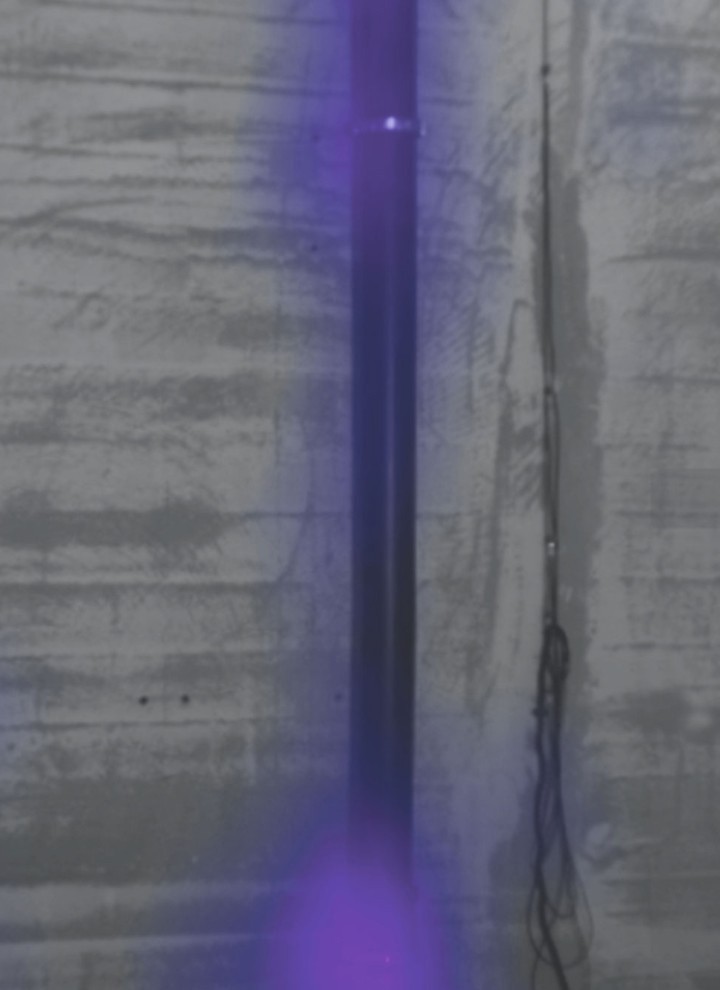

1 - Colonna verticale con Geberit Silent-db20
2 - Colonna con Geberit Silent-db20 Offset
3 - Colonna con Geberit Silent-db20 con due curve a 45°
Accessori

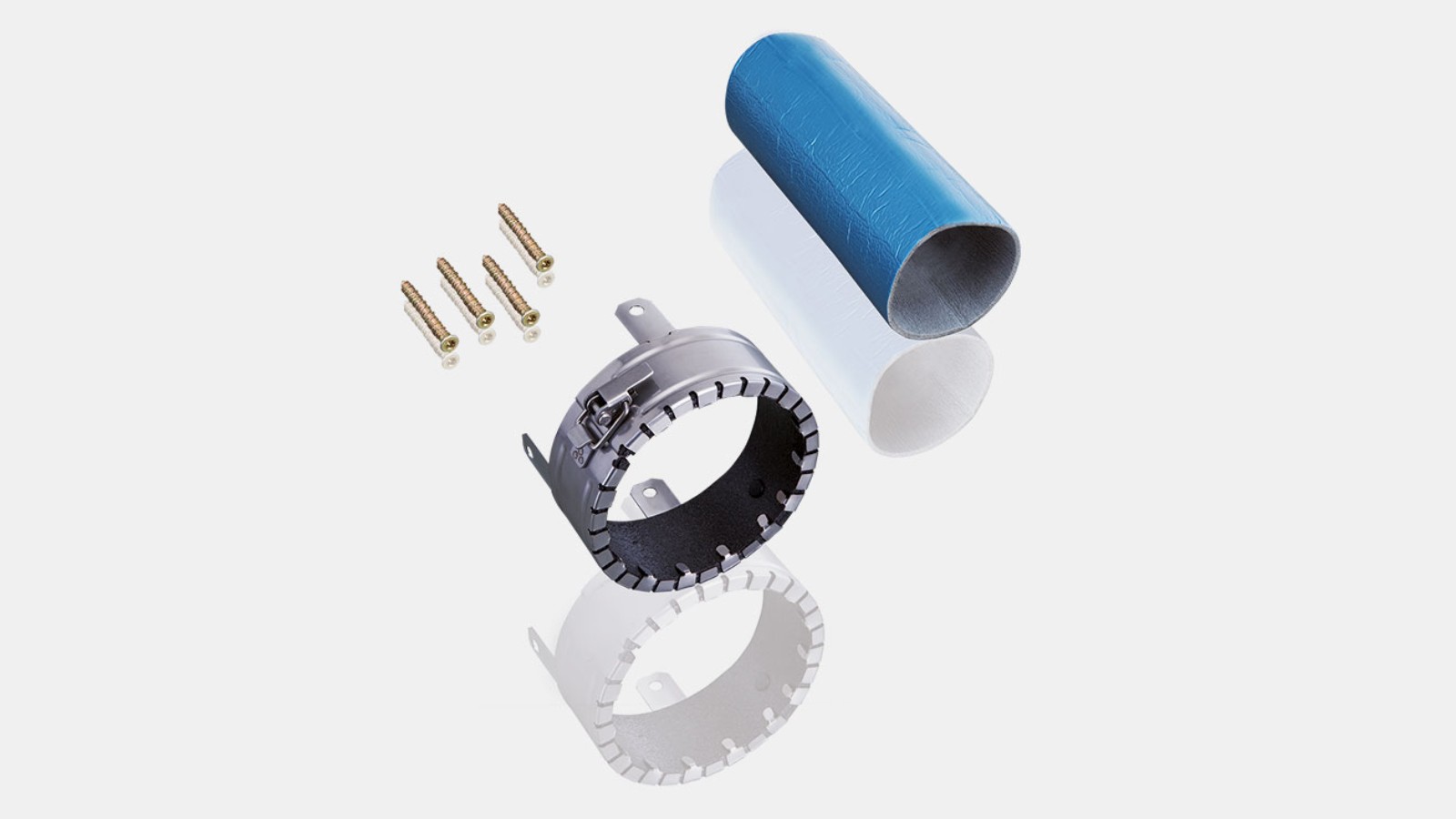

Chiusure antincendio per Geberit Silent-db20
- Geberit offre chiusure antincendio fino alla classe di resistenza al fuoco F 90
- Prove di reazione al fuoco sono state effettuate in conformità alla EN 1366-3
- I collari antincendio RS90 Plus EN sono omologati per una resistenza al fuoco di 90 minuti EI 90-U/U + ETA16/0001

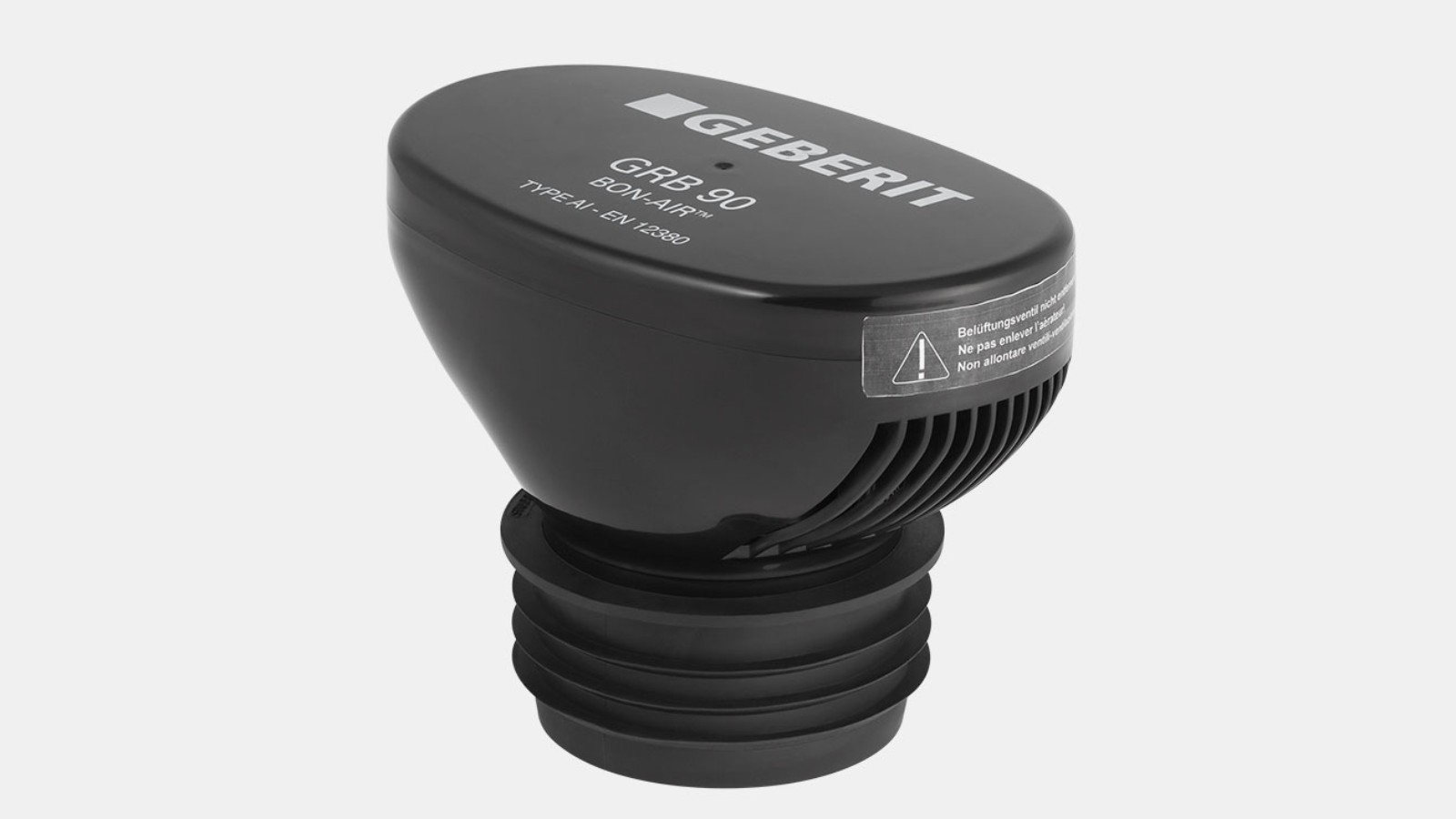

Valvola di ventilazione Geberit Silent-db20
- Come elemento terminale di una Condotta di ventilazione supplementare evita la dispersione di cattivi odori
- Disponibile per diametro 90mm
Dettagli sul prodotto
| Dati tecnici | |
|---|---|
| Materiale | PE-S2 |
| Coefficiente di dilatazione lineare | 0,17 mm/(m K) |
| Resistente all'acqua calda fino a: | 60 °C |
| Resistenza alle basse temperature fino a: | -40°C |
| Resistenza chimica | 95% di tutti gli alcalini, acidi e prodotti chimici standard |
