Geberit Pluvia Scarico delle acque meteoriche in depressione

Meno condotte, maggiore prestazione

Mentre i sistemi convenzionali consentono semplicemente alla pioggia di defluire attraverso tubi in pendenza, il sistema Geberit Pluvia si riempie rapidamente e scarica l'acqua piovana dal tetto a tubo pieno, sfruttando il principio della depressione che si genera dovuta alla differenza di altezza tra tetto e punto di scarico. Il risultato: scarico dell'acqua piovana raddoppiato con diametro del tubo dimezzato.

  • Meno imbuti
  • Meno colonne di scarico
  • Meno raccordi
  • Diametro del tubo più piccolo
  • Sistema autopulente
  • Nessuna pendenza

LA CORRETTA TECNOLOGIA ASSICURA UN MIGLIOR RISULTATO Funzionamento Geberit Pluvia

Novità per Pluvia

Miglioramenti

  • Nuovi imbuti ergonomici rispetto ai modelli precedenti
  • Nuovo sistema di bloccaggio tramite perni a rotazione
  • Raccordi diritti Geberit PE-HD e prolunghe per una maggiore flessibilità in termini di installazione

Progettazione semplificata

  • Dati completi disponibili per BIM

Imbuti Geberit Pluvia

La soluzione perfetta per una vasta gamma di strutture di tetti

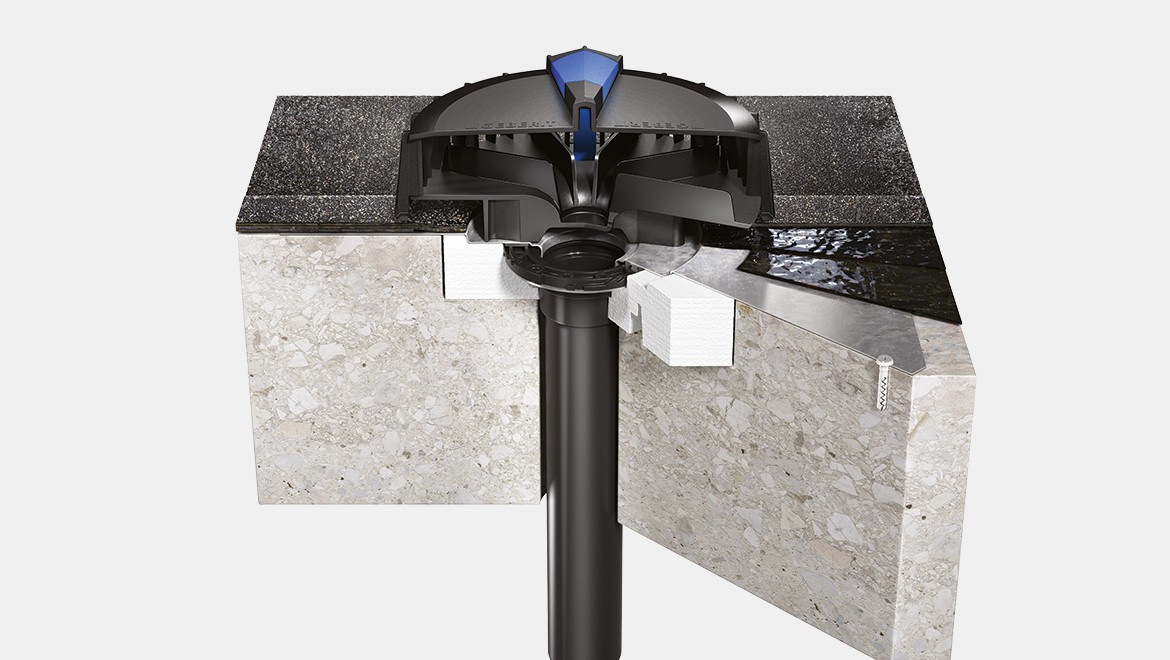

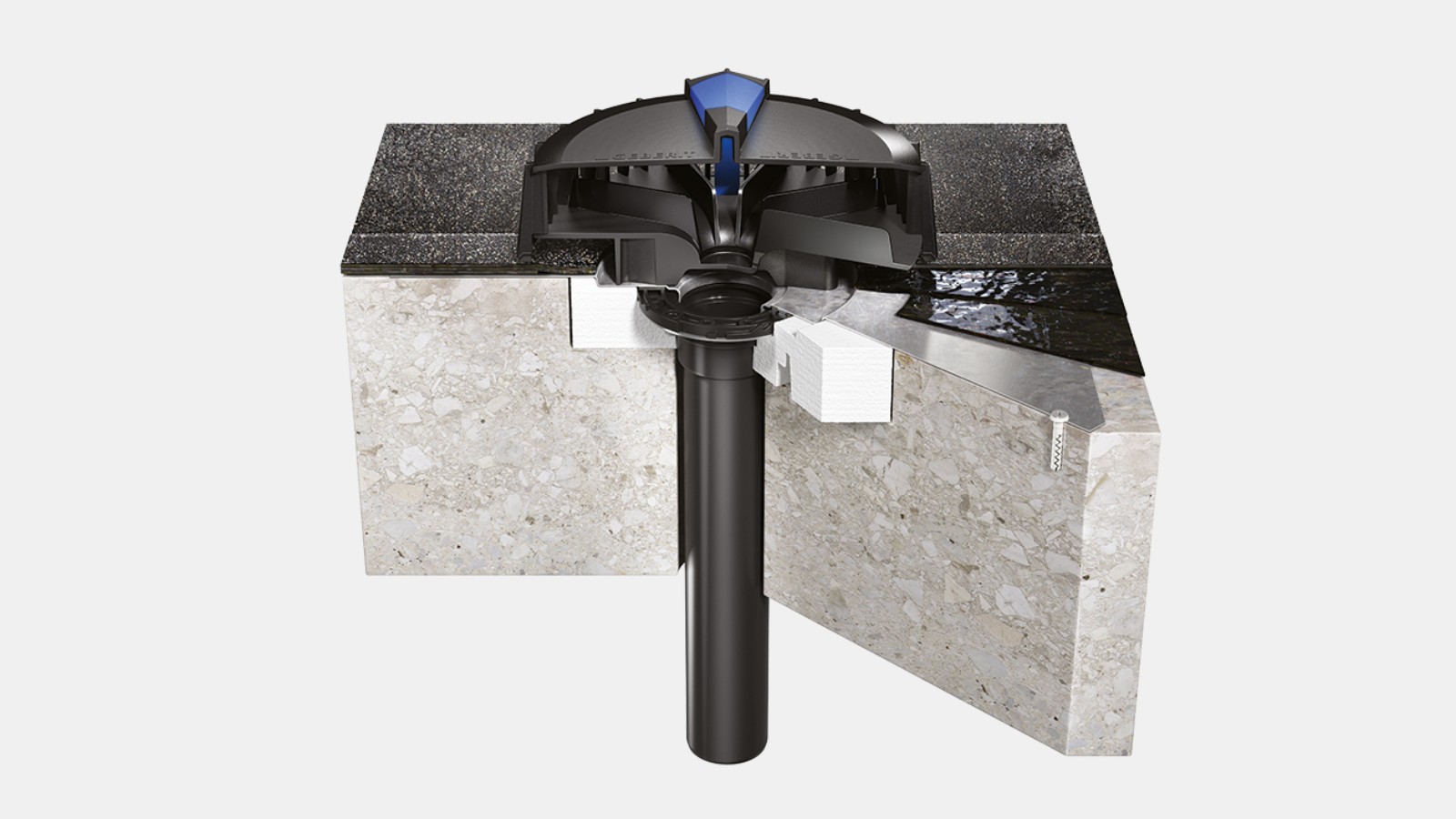

Imbuto per pluviali Geberit Pluvia per tetto in calcestruzzo con bitume come falda acquifera

Esempio 1

Tetto in calcestruzzo o costruzione tradizionale

Geberit propone diverse soluzioni di collegamento per le diverse coperture. Nelle installazioni tradizionali il collegamento può essere eseguito con guaine bituminose o manti sintetici.

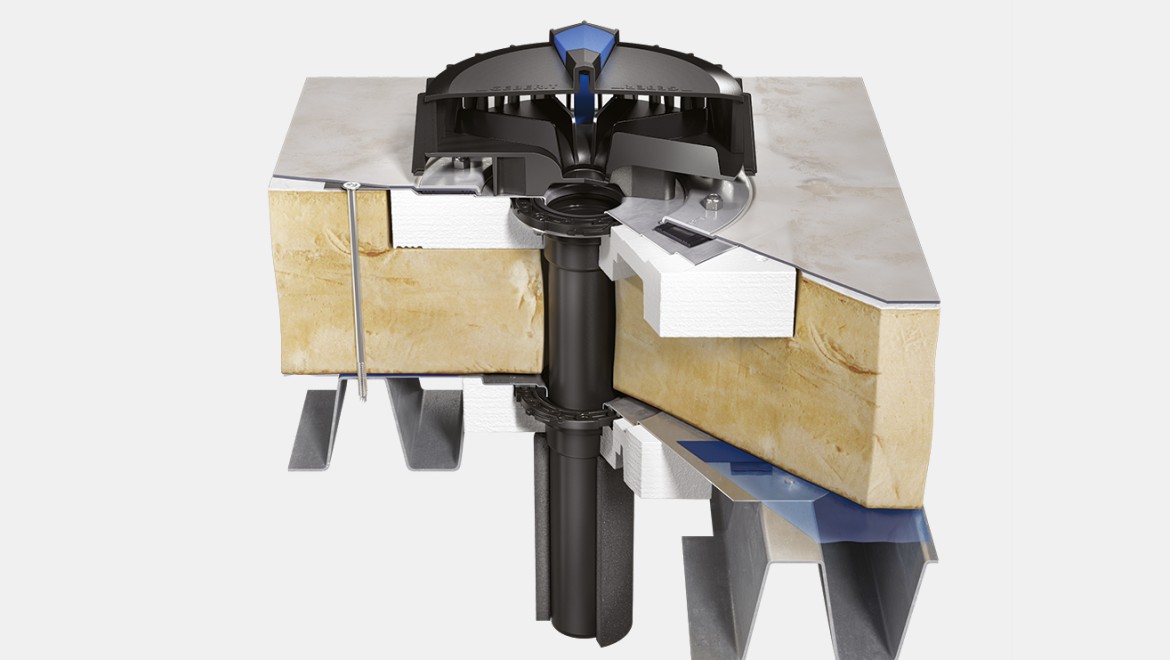

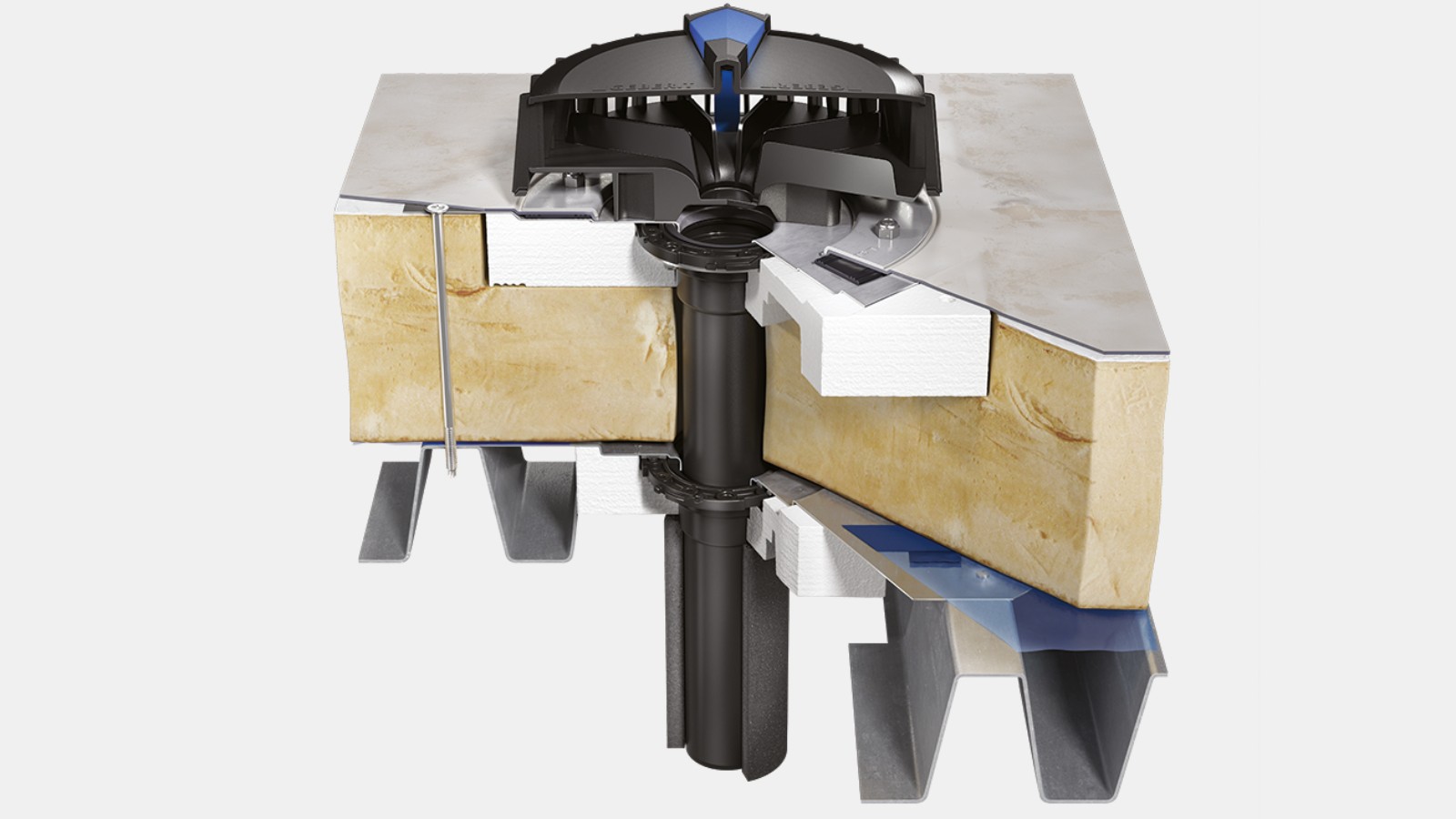

Imbuto per pluviali Geberit Pluvia per tetto isolato con collegamento alla barriera vapore e manto impermeabilizzante per tetti come falda acquifera

Esempio 2

Tetto leggero, isolato con collegamento alla barriera al vapore

Coperture leggere possono essere associate al sistema Pluvia.

L’imbuto nella parte superiore può essere raccordato ad una guaina bituminosa o ad un manto sintetico, mentre nella parte inferiore, dopo l'elemento isolante, la piastra viene collegata alla barriera al vapore.

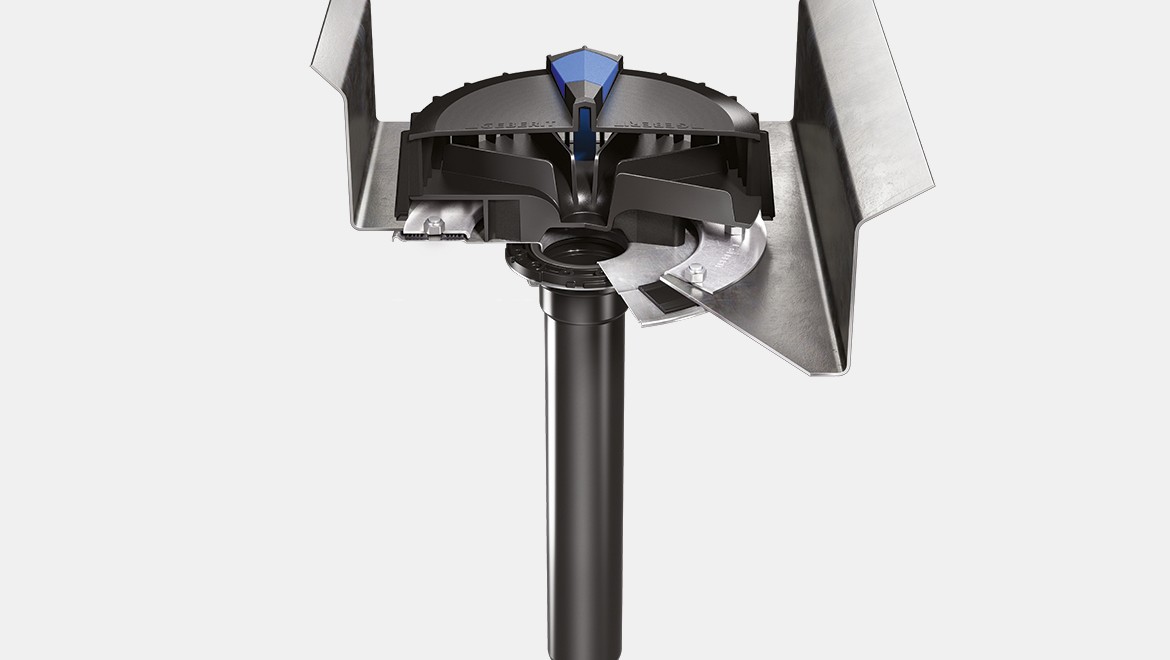

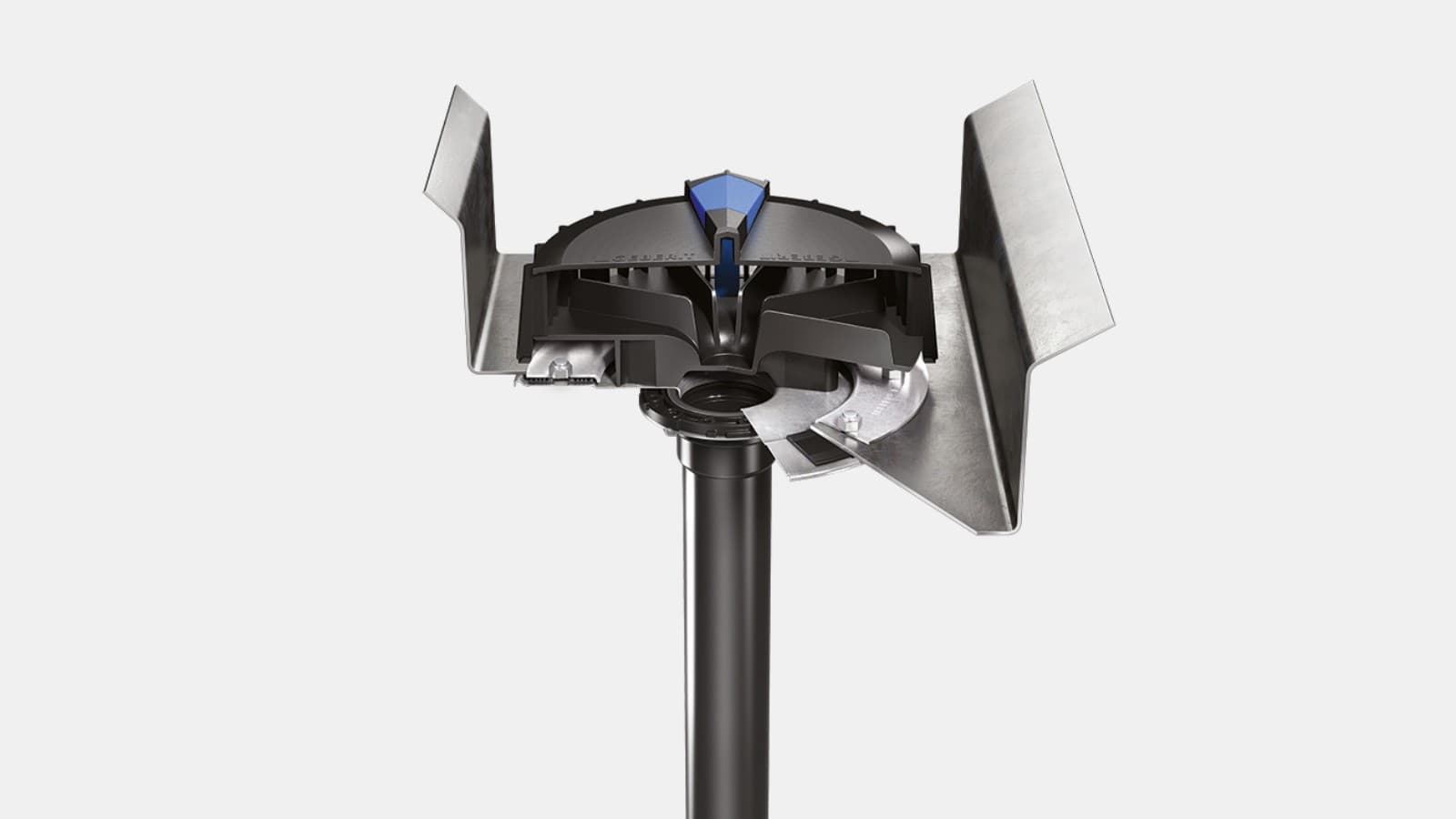

Imbuto per pluviali Geberit Pluvia flangiato nei canali di gronda

Esempio 3

Tetto con canale di gronda

Gronde in acciaio, calcestruzzo o lamiera sono adatte per essere evacuate con il sistema Geberit Pluvia. Le dimensioni ridotte degli imbuti permettono la posa anche in spazi ristretti.

Il montaggio degli imbuti può essere fatto tramite rivettatura o altri tipi di collegamento.

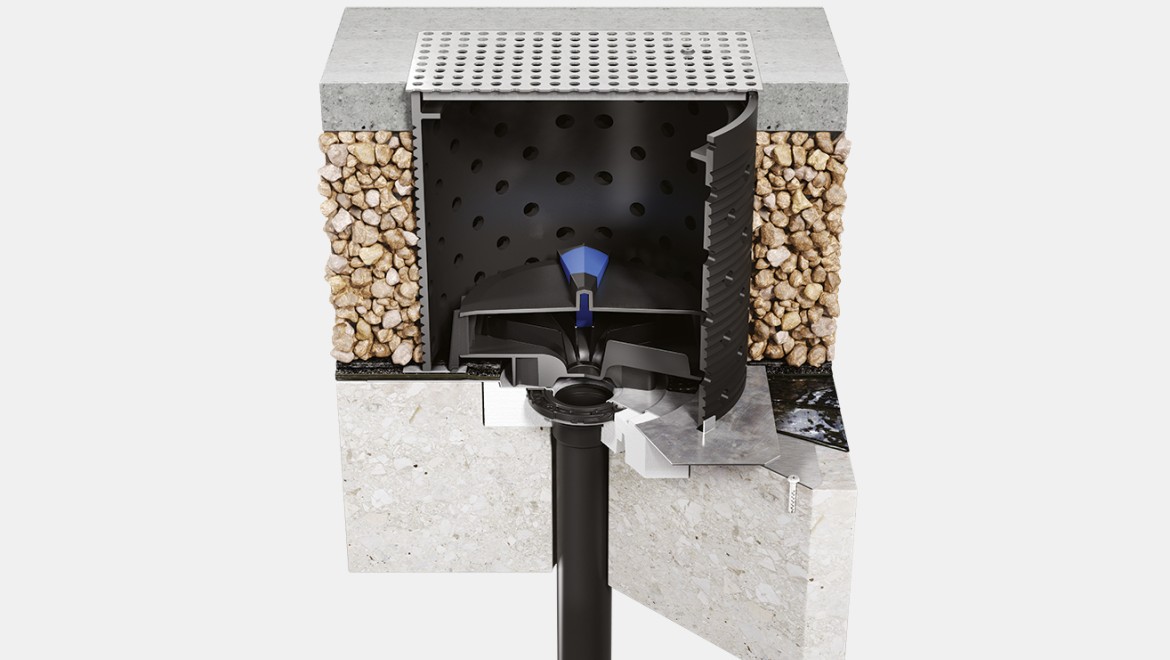

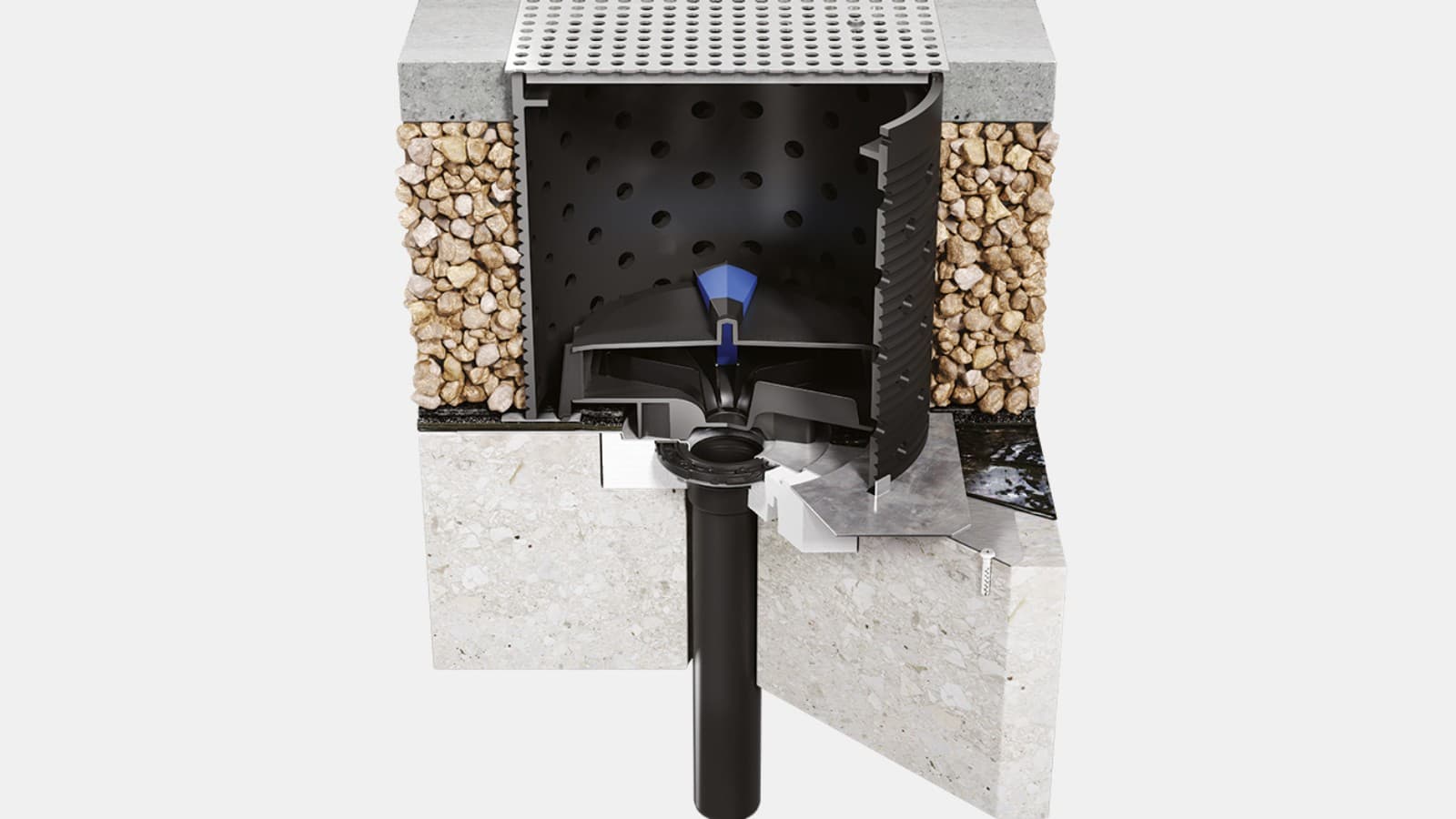

Imbuto per pluviali Geberit Pluvia installato con set “carrabile”

Esempio 4

Tetto in calcestruzzo calpestabile

Anche i tetti pedonabili o calpestabili possono essere dotati con il sistema Pluvia. Al normale imbuto viene associato un pozzetto calpestabile predisposto per essere posato in un tetto verde o drenante.

Video

Collaudato in tutto il mondo: Geberit Pluvia

Il rapporto costi/prestazioni, l’affidabilità e la flessibilità nella progettazione di Geberit Pluvia sono apprezzati allo stesso modo dai committenti, dai progettista di impianti sanitari e dagli installatori. I nostri utenti soddisfatti danno un resoconto della loro esperienza pratica.

Geberit Pluvia: installazione con guaina bituminosa per tetti

Su tetto leggero con bitume e lamina a barriera di vapore e protezione antincendio integrata.

Geberit Pluvia: installazione con flangia per manto impermeabilizzante per tetti

Su tetto leggero con pellicola e protezione antincendio integrata.

Ulteriori informazioni tecniche su Geberit Pluvia Disponibili nel Catalogo prodotti
